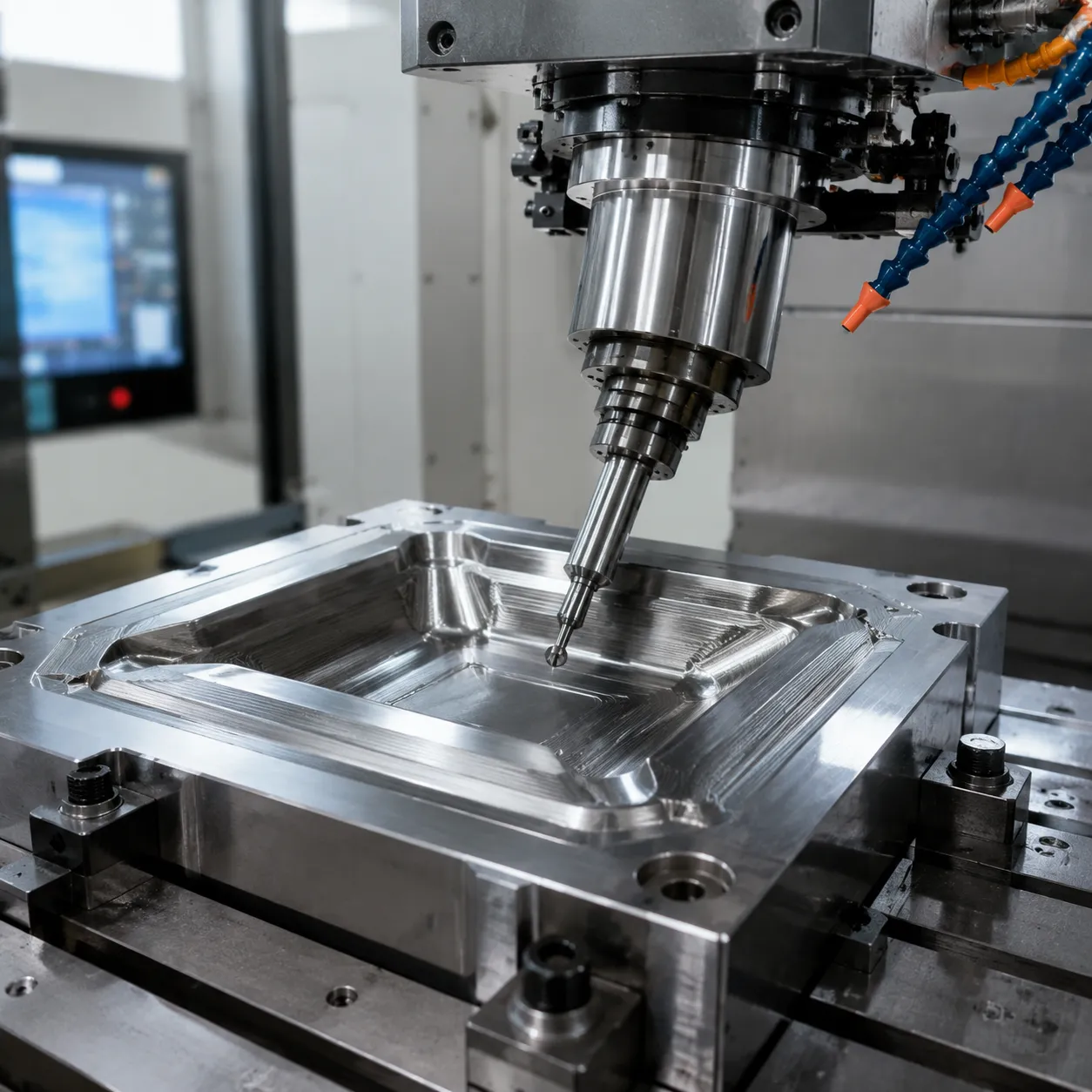

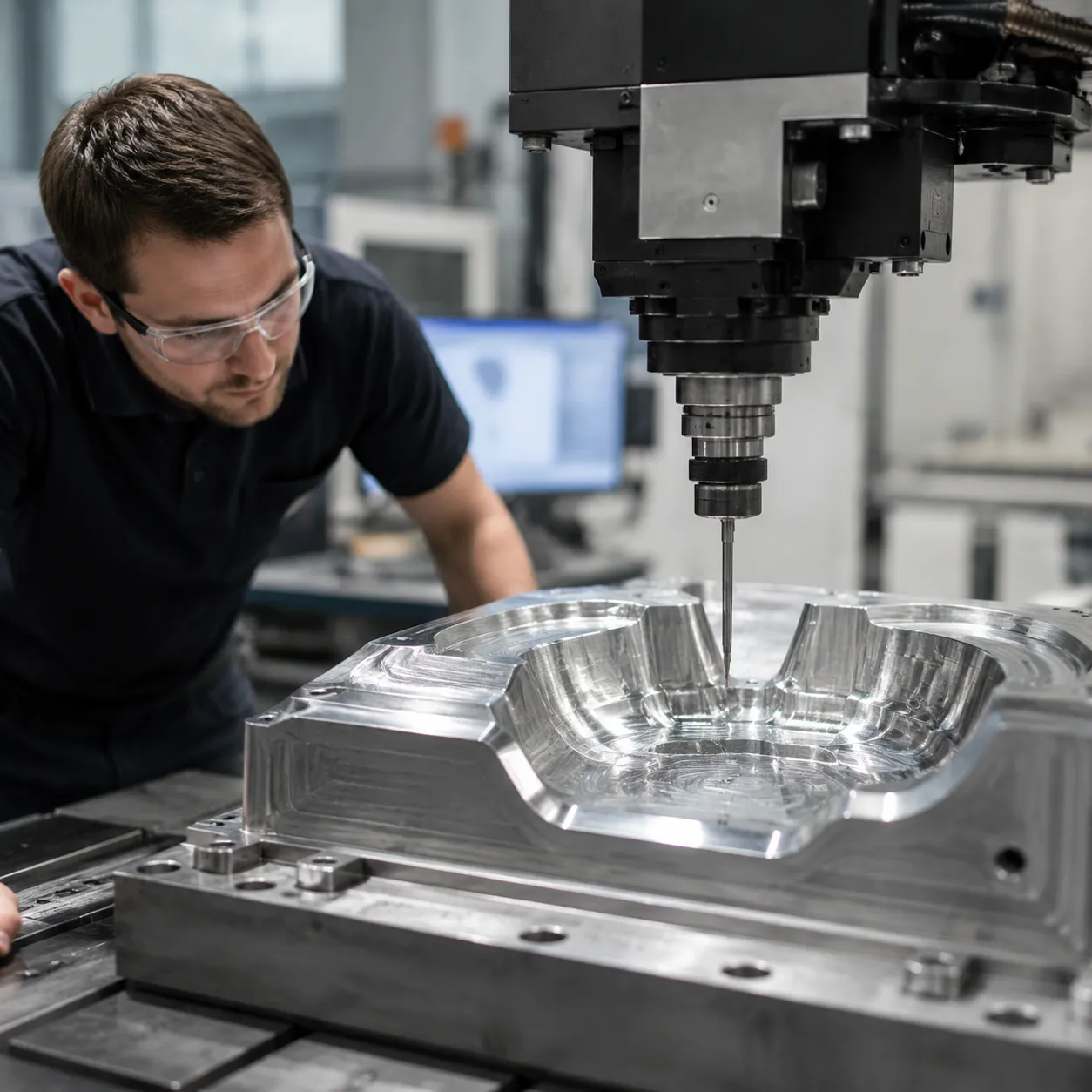

Как управление траекторией инструмента с 5 осями повышает точность термоформовки

Почему контроль траектории инструмента важен для точности вставок при термоформовке

Высокоточные вставки для термоформовки требуют точной геометрии поверхности для обеспечения равномерного растяжения пластиковой пленки, чистого освобождения детали и однородной толщины стенок. Точное управление траекторией инструмента с 5 осями определяет, как режущий инструмент взаимодействует с материалом формы, напрямую влияя на точность конечной детали и качество поверхности.

Сложные поверхности и многоугольные особенности в инструментах для термоформовки

Современные вставки для форм для термоформовки часто имеют сложные геометрии, создающие особые задачи при обработке:

• Сложные кривые: Изогнутые поверхности форм требуют плавного, непрерывного взаимодействия инструмента, чтобы избежать образований гребней, которые могут отпечататься на термоформованной пластиковой детали.
• Крутые уклоны: Глубокие боковые стенки полостей требуют точного выравнивания инструмента, чтобы избежать трения, вибрации и следов резания.
• Многоугольные вакуумные каналы: Угловые отверстия для вакуума и вентиляционные отверстия требуют точных векторов входа инструмента по неровным поверхностям.

Что на самом деле контролирует управление траекторией инструмента с 5 осями

Эффективное Обработка на 5-осевом ЧПУ управление одновременно пространственным положением и ориентацией инструмента на протяжении всего цикла обработки.

Почему обработка с 5 осями не гарантирует автоматическую точность

Просто использование 5-осевого станка не обеспечивает точность термоформовочной формы вставки. Неоптимизированное программирование вызывает серьезные проблемы с качеством:

• Нестабильное движение наклона: Резкие изменения ориентации инструмента вызывают заикание осей станка, оставляя локальные царапины на критических герметичных поверхностях.
• Чрезмерное отклонение инструмента: Неправильная ориентация инструмента приводит к резке с чрезмерным выступом инструмента, вызывая смещение размеров на деталях с точными допусками.
• Несогласованная отделка поверхности: Неконтролируемое расстояние ступенчатого перехода при обработке сложных поверхностей создает неровную текстуру поверхности, негативно влияя на высвобождение листа во время производства.

Как меньшее количество настроек может улучшить взаимосвязь особенностей

Реализация стратегии обработки за один настройку напрямую повышает точность вставки для термоформовки за счет исключения человеческой ошибки и механического смещения между операциями.

Снижение повторных перемещений сложных вставок инструмента

Когда я переключаюсь с многоэтапного перемещения фиксатора на один цикл зажима 5-осевых инструментов для термоформовки для упаковочных машин, я мгновенно устраняю риски накопления допусков.

• Нулевое смещение выравнивания: Исключает микросдвиги, вызванные ручным повторным зажимом и сбросом индикатора.
• Оптимизированное производство: Исключает необходимость в дорогих вторичных фиксаторах и модульных мягких захватах.
• Более точное расположение особенностей: Обеспечивает выравнивание наклонных вакуумных каналов с высокоточной формовочной поверхностью.

Поддержание соотношений базовых точек на нескольких поверхностях

Обработка каждой стороны сложной вставки для термоформовки с одного базового эталона гарантирует строгие геометрические размеры и допуски (GD&T).

• Заблокированная точка отсчёта: Основные эталоны остаются фиксированными на протяжении всей программы обработки инструмента.
• Точность истинного положения: Обеспечивает плотное соединение боковых слайдов, уплотнительных швов и стенок карманов относительно друг друга.
• Идеальные линии раздела: Предотвращает смещённые линии раздела, вызывающие образование пластиковой ленты и проблемы с обрезкой во время производства термоформовки.

Когда 3-осевая обработка всё ещё может быть уместной

В то время как управление траекторией пятиосевого инструмента превосходит при динамических геометриях, стандартные настройки остаются экономичным выбором для базовых конструкций инструмента. Оценка 3+2 против одновременной пятиосевой обработки помогает сбалансировать затраты на производство формы с необходимым уровнем точности.

Как ориентация инструмента влияет на обработку сложных поверхностей

Контроль ориентации инструмента во время 5-осевой ЧПУ-обработки меняет взаимодействие режущих инструментов с сложной 3D-формой матрицы. Путем наклона инструмента относительно поверхности детали мы поддерживаем идеальный угол контакта на сложных, свободной формы поверхностях.

Обеспечение лучшего доступа к острым и кривым поверхностям инструмента

Фиксированные 3-осевые установки заставляют режущие инструменты подходить к глубоким полостям и крутым боковым стенкам вертикально. Динамическое ориентация оси инструмента непрерывно наклоняет шпиндель для достижения плотных радиусов, глубоких карманов и уклонов без риска столкновения шпинделя.

• Улучшенная досягаемость: Доступ к глубоким формовочным полостям без использования массивных удлинительных держателей.
• Оптимальные углы резания: Держите инструмент перпендикулярным или под фиксированным углом наклона/наклона для крутых боковых стенок.
• Постоянное взаимодействие: Поддерживайте стабильные показатели снятия материала вдоль уклонов и изогнутых переходов.

Использование коротких инструментов там, где позволяет геометрия

Наклон заготовки или режущего инструмента устраняет препятствия для свободного прохода корпуса. Это позволяет использовать короткие, жесткие инструменты вместо длинных фрез, которые вибрируют и гнутся.

Снижение прогиба инструмента при обработке труднодоступных деталей

Прогиб инструмента напрямую портит Точность вставки термоформовки, создавая размерные вариации на глубоких стенках и высоких ребрах. Использование более коротких инструментов через управление траекторией инструмента с 5 осями сводит к минимуму изгиб инструмента под нагрузкой.

• Целостность размеров: Поддерживает строгие допуски на высокие, тонкие ядра форм и глубокие стенки полостей.
• Равномерное допуск материала: Оставляет стабильный запас материала для финишных проходов, предотвращая вибрацию режущего инструмента.
• Продленная служба инструмента: Снижает неравномерный износ, вызванный гибкостью инструмента и вибрациями.

Контроль контакта инструмента с контурными формирующими поверхностями

Когда трехосевые фрезы с шаровидным концом обрабатывают плоские или неглубокие поверхности, центр наконечника режет при нулевой скорости поверхности, тянет материал, а не срезает его. Для достижения оптимальной Обработка поверхности с 5 осями необходимо наклонить инструмент так, чтобы точка контакта радиуса инструмента оставалась в рабочей зоне с материалом.

• Исключает точку нулевой скорости в центре: Переносит контакт от мертвой точки наконечника для поддержания эффективной скорости резки.
• Снижает высоту заусенцев: Позволяет использовать большие шаги при сохранении гладких, без ручной полировки поверхностей формы.
• Последовательное срезание: Обеспечивает однородную текстуру поверхности по всей контурной формирующей поверхности на термоформовочной формы вставки.

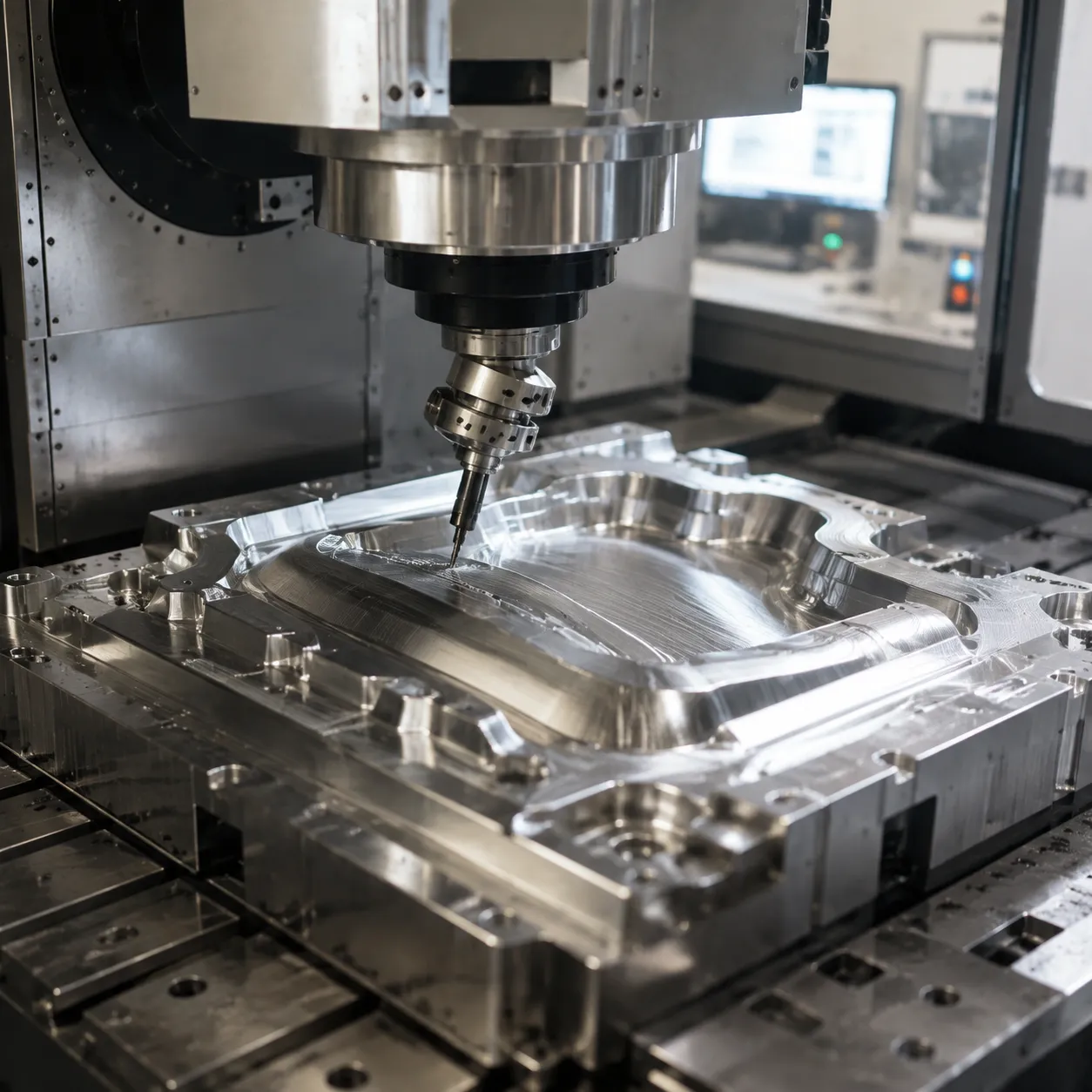

Факторы траектории инструмента, влияющие на качество вставки термоформовки

При программировании вставки термоформовочной формы создание допустимого траектории инструмента включает гораздо больше, чем просто преобразование 3D CAD-графики в управляющий код. Конкретные переменные программирования напрямую управляют Точность вставки термоформовки, текстура поверхности и повторяемость размеров по сложным полостям.

Стратегия ориентации и наклона оси инструмента

Поддержание оптимальных ориентация оси инструмента предотвращает резку с центральной вершины шаровидной фрезы, где скорость резания падает до нуля.

• Углы опережения и запаздывания: Наклон фрезы на 10°-15° относительно нормали поверхности обеспечивает контакт на активной режущей кромке инструмента, а не сдвиг материала.
• Постоянная скорость поверхности: Правильные стратегии наклона стабилизируют режущие силы и исключают размазывание поверхности на вставках из алюминия или инструментальной стали.
• Предсказуемое давление: Непрерывная ориентация по нескольким осям поддерживает стабильное давление на инструмент, предотвращая резкие скачки при обработке сложных поверхностей.

Учитывание зазора и сколлов поверхности

Достижение высокого Обработка поверхности с 5 осями требует балансировки расстояния между зазором и эффективностью цикла. В инструментах для термоформовки сколы поверхности передаются непосредственно на пластиковые листы при вакуумной формовке.

Подача, ускорение и плавное движение станка

Поддержание постоянной подачи стружки во время Обработка на 5-осевом ЧПУ зависит в значительной степени от того, как контроллер станка выполняет динамическое движение по нескольким осям.

• Сглаживание векторов: Передовые алгоритмы траектории инструмента сглаживают острые углы, предотвращая микроцарапины вдоль стенок полостей.
• Обработка с предвидением: Контроллеры высокой скорости считывают заранее, чтобы поддерживать стабильную подачу при узких радиусах переходов.
• Подавление вибраций: Движение с учетом скорости жидкости устраняет вибрационные отметины, портящие поверхность формовки и нарушающие каналы воздушного потока.

Избежание столкновений и зазор для держателей инструментов

Автоматизированный управление траекторией инструмента с 5 осями позволяет наклон инструмента для очистки высоких стенок полости при минимальном выступе инструмента. Использование более коротких фрез значительно снижает отклонение инструмента, обеспечивая сохранение острых наклонов и глубоких деталей в точных размерах без риска столкновения держателя инструмента.

Ключевые особенности термоформовки, которые выигрывают от контролируемых путей инструмента

Точное управление путями инструмента с 5 осями напрямую влияет на функциональные области вставки формы для термоформовки. Постоянно направляя режущий инструмент относительно геометрии детали, мы обеспечиваем строгие допуски на высокоэффективные особенности, определяющие качество конечной детали.

Контурные формовочные полости и профили

Сложные многосторонние полости требуют постоянной корректировки векторов для поддержания стабильного контакта с поверхностью. Непрерывная обработка с помощью CNC с 5 осями исключает локальные вибрации инструмента и фасетированные поверхности на глубоких карманах, обеспечивая равномерный контакт с листом и постоянную толщину стенки во время вакуумной формовки.

Радиусы и переходные поверхности

Тесные радиусы углов и органические зоны перехода часто страдают от отклонений инструмента или царапин при традиционных настройках. Стратегии динамического наклона инструмента позволяют держать режущий инструмент в оптимальной зоне контакта, обеспечивая гладкие сколы поверхности без ручных доработок, которые искажают точность вставки для термоформовки.

Угловые вакуумные отверстия и воздушные каналы

Формы используют сложные сети воздухоотводов для притягивания горячего пластика к инструменту. Сверление сложных по углам вакуумных вентиляционных отверстий в той же настройке, что и основная полость, обеспечивает точное расположение отверстий. При интеграции этих элементов изготовленных на заказ анодированных креплений и кронштейнов для OEM-упаковки, точное выравнивание отверстий обеспечивает равномерный воздухоотвод на каждом цикле.

Опорные и монтажные интерфейсы

Обработка монтажных карманов, расположения направляющих штифтов и боковых опорных точек в одной настройке сохраняет их истинное геометрическое соотношение с активными формовочными поверхностями. Это гарантирует, что заменяемые вставки точно вставляются в основные базовые пластины без утомительной ручной подгонки или шлифовки.

Почему только стратегия обработки недостаточна

Идеальная стратегия управления маршрутом инструмента с 5 осями — это только половина дела. В то время как оптимизированное программирование CAM определяет идеальное движение режущего инструмента, физические условия станка определяют реальный результат. Для достижения истинных Точность вставки термоформовки, программирование должно быть подкреплено строгим физическим контролем на производственной площадке.

Калибровка станка и геометрическая точность

Даже самое современное программное обеспечение не может компенсировать механальные смещения. В многоосевом производстве мелкие объемные ошибки или смещения поворотных осей быстро накапливаются.

• Ошибки кинематического центра: Несовпадение в точках поворота осей A или C напрямую искажает многосторонние детали.
• Квадратность осей: Неконгруэнтные линейные оси искажают 3D профиль формы.
• Регулярная калибровка: Поддержание строгой лазерной калибровки и тестирования ballbar на нашем современном оборудовании Возможности обработки по 5 осям обеспечивает безупречное выполнение инструкций CAM станком.

Удержание заготовки и контроль реперных точек

A термоформовочной формы вставки подвергается большим многоосным режущим силам, сместится, если система удержания заготовки не обладает жесткостью.

• Жесткое зажимное устройство: Минимизирует перемещение детали и гасит вибрации при высокоскоростных изменениях направления.
• Системы нулевой точки: Обеспечивает быструю, точную установку без внесения ошибок выравнивания.
• Выравнивание реперных точек: Применение надежной стратегии реперных точек для 5-осевой обработки гарантирует соответствие физических опорных точек цифровым координатам CAM при любом угле наклона.

Состояние инструмента и стабильность резания

Деградация фрезы быстро ухудшает качество сложных поверхностей инструмента независимо от качества траектории движения.

• Биение инструмента: Ошибки концентричности более 0,005 мм разрушают жесткие допуски и оставляют неравномерные шаги.
• Износ режущей кромки: Изношенные концевые фрезы увеличивают давление резания, вызывая отклонение инструмента на крутых стенках полости.
• Вибрация и дрожание: Динамическая нестабильность портит качество поверхности, требуя дополнительной ручной полировки, которая разрушает точность размеров.

Тепловые эффекты во время длительных циклов обработки

Сложное инструментальное оборудование для термоформовки часто требует длительных циклов обработки. Тепло шпинделя и изменения температуры в цехе вызывают физическое расширение как структуры машины, так и заготовки. Активное термическое компенсационное управление и контроль температуры охлаждающей жидкости необходимы для предотвращения смещения размеров при длительных финальных проходах.

Как проверить вставку для 5-осевой термоформовки после обработки

Валидация Точность вставки термоформовки требует систематической проверки после обработки для подтверждения того, что управление траекторией инструмента с 5 осями достигнута точная геометрия и соблюдены жесткие допуски. Мы полагаемся на структурированный процесс инспекции для аудита критических характеристик перед интеграцией инструмента.

Проверка признаков датум и монтажных поверхностей

Мы сначала проверяем основные поверхности датум и монтажные интерфейсы для установления точной системы координат:
Плоскостность и параллельность: Обследование поверхностей базы зонда, чтобы предотвратить напряжения или искажения при креплении термоформовочной формы вставки в основной блок инструмента.
Допуски по расположению: Проверка положения отверстий для штифтов и центров резьбы с помощью зондирования CMM для обеспечения повторяемости позиционирования при многокамерных макетах.

Проверка критических профилей и размеров

Сложные поверхности, вырезанные с помощью 5-осевой термоформовочной обработки требуют постоянной проверки профиля на не плоских геометриях:
Сравнение точечного облака: Наложение данных лазерного сканирования 3D непосредственно на исходный CAD-файл для обнаружения отклонений профиля, вызванных прогибом инструмента или износом фрезы.
Проверка угла стенки и глубины: Проверка углов наклона и однородности глубины полостей для исключения следов зазора или искажения детали во время термоформовки.

Проверка положения и ориентации вакуумных отверстий

Угловые вентиляционные отверстия, обработанные во время однопостового станка обработки должны быть ясными и точно выровненными:
Положение выхода: Подтвердите, что сложные по углу воздушные отверстия проходят чисто в внутренних радиусах и глубоких карманах, где застрявший воздух образует пузырьки.
Целостность прохода: Проверьте внутренние воздушные каналы на наличие заусенцев или оставшихся стружек, чтобы обеспечить свободный поток воздуха во время производственных циклов.

Проверка качества поверхности там, где указано

Поддержание однородной текстуры поверхности предотвращает перенос визуальных дефектов на тёплый пластиковый листовой материал:
Аудит высоты раковины: Измерение пикового и впадинного шероховатости по крутым стенкам и переходам для проверки оптимальных настроек ступенчатости инструмента.
Последовательность текстуры: Измерение шероховатости поверхности для подтверждения соответствия инженерным требованиям поверхностную отделку и обеспечения гладкого снятия детали и отсутствия дефектов в оптической прозрачности.

Когда 5-осевая обработка имеет смысл для инструментов термоформовки

Хотя обработка на 3 осях хорошо подходит для простых пластин, внедрение управления траекторией инструмента с 5 осями становится критически важным, когда сложность детали требует более высокой точности. Точность вставки термоформовки. Мы применяем Обработка на 5-осевом ЧПУ когда традиционные настройки компрометируют точность, качество поверхности или сроки производства.

Сложная геометрия инструмента для упаковки

Современные формы для термоформовки упаковки имеют сложные уклоны, сложные радиусы и непрерывные свободные поверхности. Продвинутая обработка поверхности с помощью 5-осевого станка позволяет держать инструмент перпендикулярно сложным контурам, значительно улучшая качество поверхности и поддерживая строгие допуски.

• Органические контуры: Обеспечивают равномерное удаление материала по сложным 3D формам без ручной полировки.
• Глубокие карманы и глубина вытяжки: Позволяют регулировать ориентацию оси инструмента, чтобы более короткие и жесткие инструменты могли достигать глубоких особенностей без отклонений инструмента.

Многогранные особенности, требующие нескольких традиционных настроек

Перемещение вставки формы для термоформовки между несколькими настройками на 3 осях увеличивает погрешности стека и ошибки выравнивания. Использование обработки за один настрой на платформе с 5 осями фиксирует всю геометрию в одной точке отсчёта.

Объединение операций в одну непрерывную стратегию обеспечивает строгую точность инструментов для термоформовки. Для интегрированных решений по инструментам ознакомьтесь с нашим руководством по упаковочному оборудованию.

Запасные вставки, изготовленные по существующим CAD и чертежам инструментов

При воспроизведении устаревших формовочных вставок или изготовлении прямых замен из CAD-файлов клиента контроль траектории инструмента с 5 осями точно воспроизводит цифровые модели.

• Повторяемость CAD-до-детали: Переносит сложные стратегии траектории инструмента прямо на исходный материал без геометрического дрейфа.
• Совместимость Plug-and-Play: Гарантирует, что вставки для замены легко вставляются в существующие основы матричных форм без ручной настройки.
