ピストンシールクリアランスがヨーグルト充填の一貫性に与える影響

乳製品の包装ラインで原因不明の重量変動に悩んでいますか？

設備の専門家として、わずかな機械的変動が全生産ロットを台無しにするのはどれほど苛立たしいことか理解しています。あなたの ピストンシールクリアランス がわずかにずれているだけで、高圧 流体バイパス そして 真空損失 が避けられず続き、 ヨーグルト充填量の一貫性の乱れ と高コストな製品のロスを引き起こします。.

このガイドでは、 機械的シールの摩耗, 製品粘度の変動, また、 熱膨張 がどのように体積精度を乱すのか、そしてピストン充填機を最高の精度で運用し続けるための正確なトラブルシューティング手順を詳しく解説します。.

さっそく始めましょう。.

流体力学：シールクリアランスが体積精度を損なう仕組み

高速で 容積正 displacement 包装ラインにおいて、厳密な制御が ピストンシールクリアランス 維持の基準となる。 ヨーグルト充填量の一貫性の乱れ. シールギャップがマイクロメートルレベルの許容範囲を超えて拡大すると、シリンダーの内部流体力学が不安定になり、直接的に 容積充填精度.

排出ストローク中の流体バイパス

排出ストローク中、機械的圧力により粘性の高い製品が充填ノズルを通って押し出される。拡大された ピストンシールクリアランス 圧力下で最も抵抗の少ない経路を作り出し、深刻な内部漏れを引き起こす。.

• • 逆圧スリップ： 排出圧力が作用し 非ニュートン流体、剪断薄化流体 過大なシールギャップを逆方向に通過する。.
  • 直接的な体積損失： 計量された製品がノズルから出るのではなくピストンヘッドの背後から漏れ、即座に充填不足を引き起こす。.
  • 速度感度： ポンプの速度が上昇すると圧力が高まり、流体バイパス率が指数関数的に増加し、 充填量の一貫性を損なう。.

吸引時の真空減衰

フルシリンダー充填には、吸気段階で密閉された真空シールを維持する必要があります。余分なクリアランスは吸引圧力を損ない、シリンダー内の密度変動を引き起こします。.

• • 吸引損失： 圧力損失により、特に厚く高粘度のヨーグルトの完全なシリンダー充填が妨げられます。.
  • 空気巻き込み： 大気中の空気が劣化したシール境界を横断して引き込まれ、微小気泡が製品に巻き込まれます。.
  • キャビテーションと空洞： 不完全なシリンダープライミングは物理的な空洞を生じさせ、不規則なショットごとの重量変動を引き起こします。.

剪断応力とレオロジーの破壊

狭く劣化したシールギャップを通じて高速でヨーグルトを押し出すと、局所的な高剪断速度が発生します。ヨーグルトの構造は剪断に敏感なため、この内部逆流は生産バッチの途中で製品の粘度を恒久的に変化させます。.

ヨーグルト包装ラインにおけるクリアランス不安定性の根本原因

粘性乳製品充填機のエンジニアリング経験では、適切なシールフィットを維持することが常に課題です。高速包装ラインでの充填量のばらつきを分析すると、問題の原因はピストンシールのクリアランスを変化させる3つの主要な要因に遡ることが一貫しています。.

機械的摩耗と摩擦ダイナミクス

軟質ポリマーシール（PTFEまたはUHMW-PE）と剛性シリンダー壁間の連続往復運動は絶え間ない摩擦を生じさせます。何百万回ものストロークを経て、研磨による摩耗でシールリップが薄くなり、ピストンヘッドとシリンダー壁の間に隙間ができる。この拡大した空間を通じて、非ニュートン流体のヨーグルトが排出時にピストンをバイパスし、充填重量の変動につながります。.

熱膨張とCIP劣化

ヨーグルトラインは毎日極端な温度変動に耐えています：
冷充填： 4°Cでヨーグルトを計量充填。.
高温洗浄： CIP（クリーンインプレイス）蒸気および化学薬品サイクルが85°C以上に達します。.

合成シールは金属ハウジングよりもはるかに速く膨張します。この熱膨張の差により、柔らかいシール材料が微小な隙間に押し込まれ、永久変形（コールドフロー）を引き起こします。ラインが再び生産温度に冷却されると、シールは収縮し、拡大した隙間が残ります。耐久性のあるシールインターフェースとともに設計された 排水およびシールランドを備えた洗浄ホウ管ハウジングは これらの熱的故障が衛生性能を損なうのを防ぐのに役立ちます。.

累積加工許容差積み上げ

シールの摩耗が始まるずっと前に、クリアランスの不安定性はしばしば発生します。市販の予備部品や取り付けブラケット、シール溝、 衛生カッター座 の緩みなどにより、角度のずれが蓄積され、角度の不整合を引き起こします。.

不均一なシール圧力により、シリンダー壁の一側に摩耗が集中する。この非対称性は均一な密封を破壊し、ピストンシールのクリアランスが時間とともにヨーグルト充填量の一貫性にどのように影響するかを直接示している。.

エンジニアリング戦略：一貫した充填のためのクリアランス変動の最小化

高速包装ラインで厳格なヨーグルト充填量の一貫性を維持するために、ピストンとシリンダーのインターフェースで直接物理的なばらつきを排除します。ピストンシールのクリアランスを制御するには、超精密な加工、衛生的な表面処理、用途に応じた材料選択が必要です。.

超高精度の加工公差

標準的な商用加工公差は、粘性低下した乳製品の計量に失敗します。±0.05mmの寸法差だけで、ストローク中に流体のバイパスを引き起こし、重量の大きな変動をもたらします。.

• • ミクロンレベルの精度： シールハウジングの溝やシリンダーの穴を厳しい公差に加工します ±0.005 mm.
  • ロックされた容積精度： 寸法変動を排除することで逆圧スリップを安定させ、すべてのストロークで漏れなく正確な容量を供給します。.

摩擦と摩耗を減らすための衛生的な表面仕上げ

過剰なシリンダー壁面の粗さは、柔軟なシールに対して細かいサンドペーパーのように作用します。微細なピークはシールの摩耗を加速させ、連続した生産ラインでクリアランスギャップを拡大します。.

• • 電解研磨・不動態化: ステンレス鋼シリンダーは超滑らかな仕上げ（Ra < 0.4 µm）を実現するために電解研磨を施しています。.
  • 摩擦・摩耗低減： 滑らかなシリンダー壁はシールの摩耗を最小限に抑え、シールの作動寿命を延ばし、バクテリアが隠れる微細な隠れ場所を排除します。.

乳製品処理のための先進素材選択

316Lステンレス鋼シリンダーと高性能で食品グレードのプラスチックを組み合わせることで、機械的な拘束や熱変形を防ぎ、強力なクリーンインプレース（CIP）洗浄中も安定した性能を維持します。.

適切なバランスの選択 加工されたUHMW-PE、POM、PEEKコンポーネント 摩擦を最小限に抑え、85°C以上の過酷なCIP化学薬品に耐え、何百万回もの充填サイクルを通じて正確なピストンシールのクリアランスを維持します。.

充填機OEM向けの品質管理・診断プロトコル

予防的摩耗監視

バッチ拒否を待つことなく、 ピストンシールの摩耗を早期に検知します. 重要な機械的および容積性能指標を監視することで、OEMやプラント運営者は充填量の一貫性を損なう前に内部リークを検出できます。.

• • ストローク対重量ドリフト： ストローク設定を変更せずに純充填重量が継続的に低下する場合、クリアランスギャップを越えた流体の逐次バイパスを示します。.
  • ドリップトレイの蓄積： シリンダーブロックの背後に漏れるヨーグルトは、排出ストローク中の深刻なシールバイパス圧力を示しています。.
  • 空気巻き込み： 製品流に閉じ込められた気泡は、損傷または過大なシール許容差による吸引吸入口の真空損失を直接示しています。.

寸法検査と検証

排除 充填量のばらつき は、すべての交換部品において絶対的な寸法精度を必要とします。私たちは、すべてのコンポーネントに対して厳格な診断および監査基準を適用し、正確なシールのフィットを保証します。.

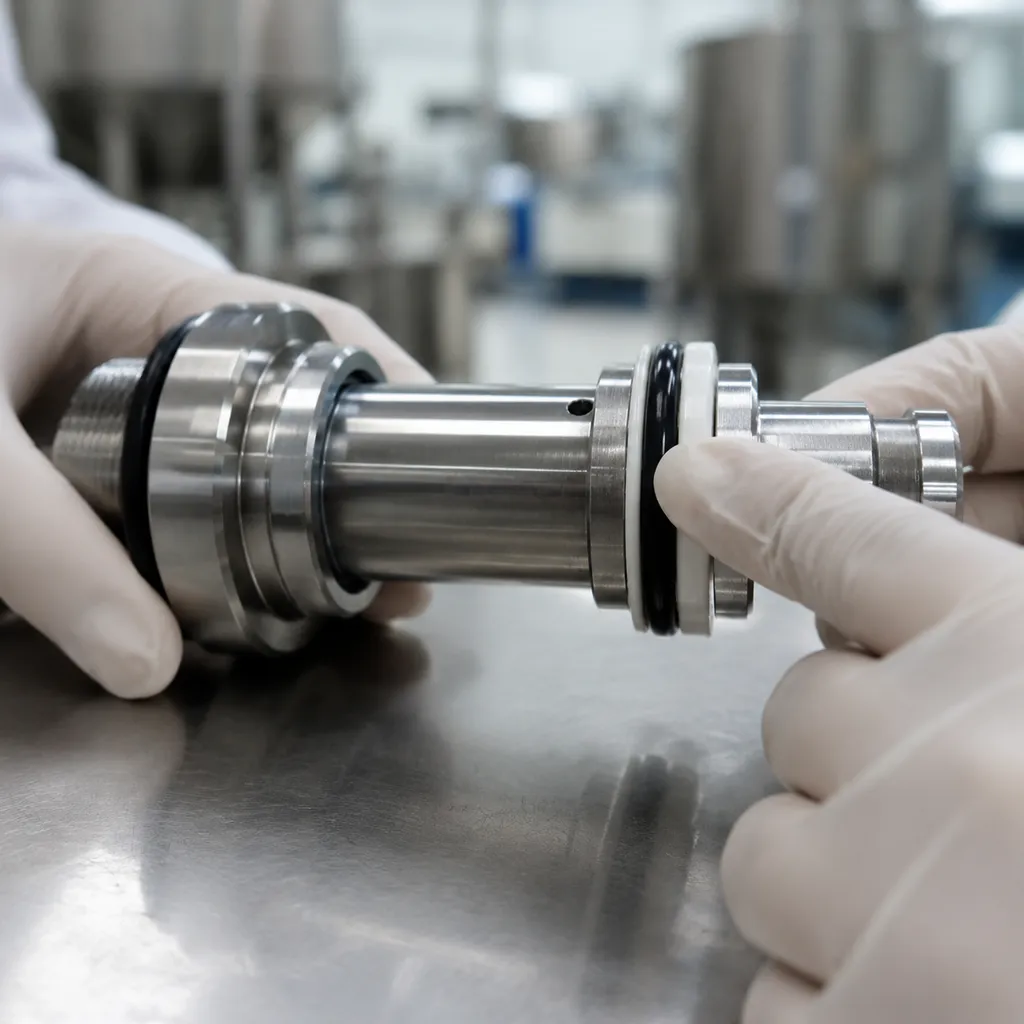

精密に製造されたコンポーネントの統合は ヨーグルト充填機用のカスタム316Lピストンアセンブリなど 加工公差の積み上げを排除し、高速包装作業全体で長期的な容積充填精度を確保します。.

乳製品機器向けのカスタムCNCエンジニアリングソリューション

OEM交換部品の到着に数ヶ月かかる場合や、厳格な寸法公差を満たさない場合、ピストンシールのクリアランスが拡大し、高速充填ライン全体の充填量のばらつきが増加します。これらの運用上のボトルネックを排除するために、厳格なヨーグルト充填量の一貫性を維持するように設計されたドロップインのカスタムコンポーネントを精密加工します。.

OEMスペアパーツのリードタイムと適合誤差の克服

市販の交換部品はしばしば微小な変動を示し、容積充填の精度を損ないます。カスタムCNC製造は、通常の工場リードタイムを必要とせず、正確な機械的完全性を回復します：

• • 供給ボトルネックの排除: 標準OEMのリードタイムは最大16週間に及ぶことがあります。高精度のピストンヘッド、シリンダーライナー、シールリテーナーを逆工程し、迅速にラインを復旧させます。.
  • 寸法ドリフトの防止: 商用の標準部品は公差積み上げの問題があります。シール溝の寸法を±0.005mmに固定し、流体のバイパスや体積のドリフトを防ぎます。.
  • 完全なドライブアラインメントのサポート: ピストンアセンブリだけでなく、 食品用コンベヤのためのカスタム316L洗浄用ベアリングハウジングを製造している のような重要なドライブラインハードウェアも加工し、機械的遊びを排除し、真のシリンダーアラインメントを維持します。.

最適なシールハウジングジオメトリのためのDFMレビュー

お客様のネイティブな2Dおよび3D CADモデル（STEP、IGES、DWG）を評価し、製造性設計（DFM）レビューを通じてピストンシールのクリアランスと構造の耐久性を最適化します：

• • CADジオメトリ監査: 微細な非ニュートン性乳製品の剪断破壊を引き起こす鋭い内部遷移を排除するために、モデルファイルを分析します。.
  • 熱的リリーフ膨張溝: シール座に専用のリリーフチャネルを設計し、合成シールに85°CのCIPサイクル中に潰れたり歪んだりせずに膨張する余裕を持たせます。.
  • 表面仕上げ制御: PEEKおよびUHMW-PEシールの摩擦を最小限に抑えるために、Ra < 0.5µmまで電解研磨された表面仕上げを指定します。.

よくある質問

高速ヨーグルト充填機におけるピストンシールの許容クリアランス範囲は何ですか？

高粘度乳製品用途では、標準的な工業加工許容範囲では不十分です。私たちは超高精度の ピストンシールクリアランス 許容範囲を目指しています ±0.005 mmから±0.008 mmの間. 高精度を維持する 充填機部品の公差 非ニュートン流体であるシェアシンニングヨーグルトが、高圧吐出ストローク中にピストンヘッドを逆流するのを防ぎ、再現性の高い充填量の一貫性を確保します。.

CIPの熱膨張サイクルは、容積式充填機で充填量のドリフトをどのように引き起こすのですか？

クリーンインプレース（CIP）方式では、低温製品（4℃）の運転と高温洗浄（85℃以上）が急速に切り替わります。合成シール（PTFEやUHMW-PEなど）は、316Lステンレス鋼のシリンダーよりもはるかに速く膨張・収縮します。この熱膨張の差はポリマーマトリックスを変形させ、ラジアル張力を緩和し、ギャップの形状を変更します。これにより、低温生産が再開された際に予測不能な体積ドリフトが発生します。当社はカスタム設計を行います。 充填機部品 熱膨張リリーフチャンネルを備え、このばらつきを排除します。.

ピストンシールの摩耗による流体バイパスの初期兆候は何ですか？

バッチ全体が失敗する前にシール不良を検出するには、いくつかの特定の運転信号を監視する必要があります。

• • ストローク対重量ドリフト： 同一のストローク設定にもかかわらず、容器の充填重量が徐々に低下する。.
  • ドリップトレイの蓄積： 一次ピストンシールヘッドの後ろに製品が堆積し、バックエンド洗浄チャンネルに流れ込む。.
  • 空気巻き込み： 吸気段階での吸引損失と真空低下によって引き起こされる、パッケージ化されたヨーグルト中の微細気泡。.
  • レオロジーの変化: 摩耗したシールの隙間を通る高速度の流体バイパスによって引き起こされる、目に見えるせん断または水っぽい質感の変化。.
