乳製品攪拌機シャフトの偏芯とバランス性能

乳製品攪拌機シャフトにおける偏芯、バランス、たわみの理解

乳製品攪拌機シャフトの機械的精度を維持することは、処理効率、衛生基準の遵守、機器の長寿命にとって重要です。物理的な幾何学的誤差が動的力とどのように相互作用するかを誤解すると、シールの予期しない故障、早期のベアリング摩耗、コストのかかるダウンタイムにつながります。.

攪拌機シャフトの偏芯とは何ですか？

攪拌機シャフトの偏芯 は、回転中のシャフト中心線に沿った幾何学的誤差の測定を指します。これは、完全な円からどれだけシャフトが逸脱しているかを、360度の全回転を通じて定義します。.

• 径方向偏芯： シャフト軸に垂直な中心からずれた回転で、回転中に側方への振動を引き起こします。.
• 軸方向の偏芯： シャフト長さに沿った角度のばらつきにより、エンドプレイの揺れが生じ、インペラーの先端で増幅されます。.
• 測定基準： 一般的に次のように定量化されます 総指示偏芯（TIR） 精密ダイヤルインジケーターを使用して、主要なベアリングおよびシールジャーナルに適用して測定します。.

回転アセンブリの不均衡とは何ですか？

攪拌機シャフトのバランス は、完全に質量の対称性に依存します。不均衡は、シャフト、ブレード、ハブ、ハードウェアを含む回転アセンブリの質量中心が、その幾何学的回転軸上に正確に位置しない場合に発生します。.

• 遠心力: 回転速度が増加すると、不均一な質量分布がシャフトの速度と指数関数的にスケールする重い外向き力を生成します。.
• 攪拌機シャフトの振動： 動的不平衡は激しい周期的振動を引き起こし、疲労応力をドライブマウント、ベアリング、タンクフランジに直接伝えます。.
• 衛生リスク： 制御されていない振動は機械シールの完全性を損ない、衛生的な乳製品タンク内での製品漏れやバッチ汚染を招きます。.

偏芯振れ vs.たわみ vs.ずれ

異なる物理的メカニズムがシャフトの不安定性を引き起こします。偏芯振れ、たわみ、ずれの区別は正確なトラブルシューティングに不可欠です：

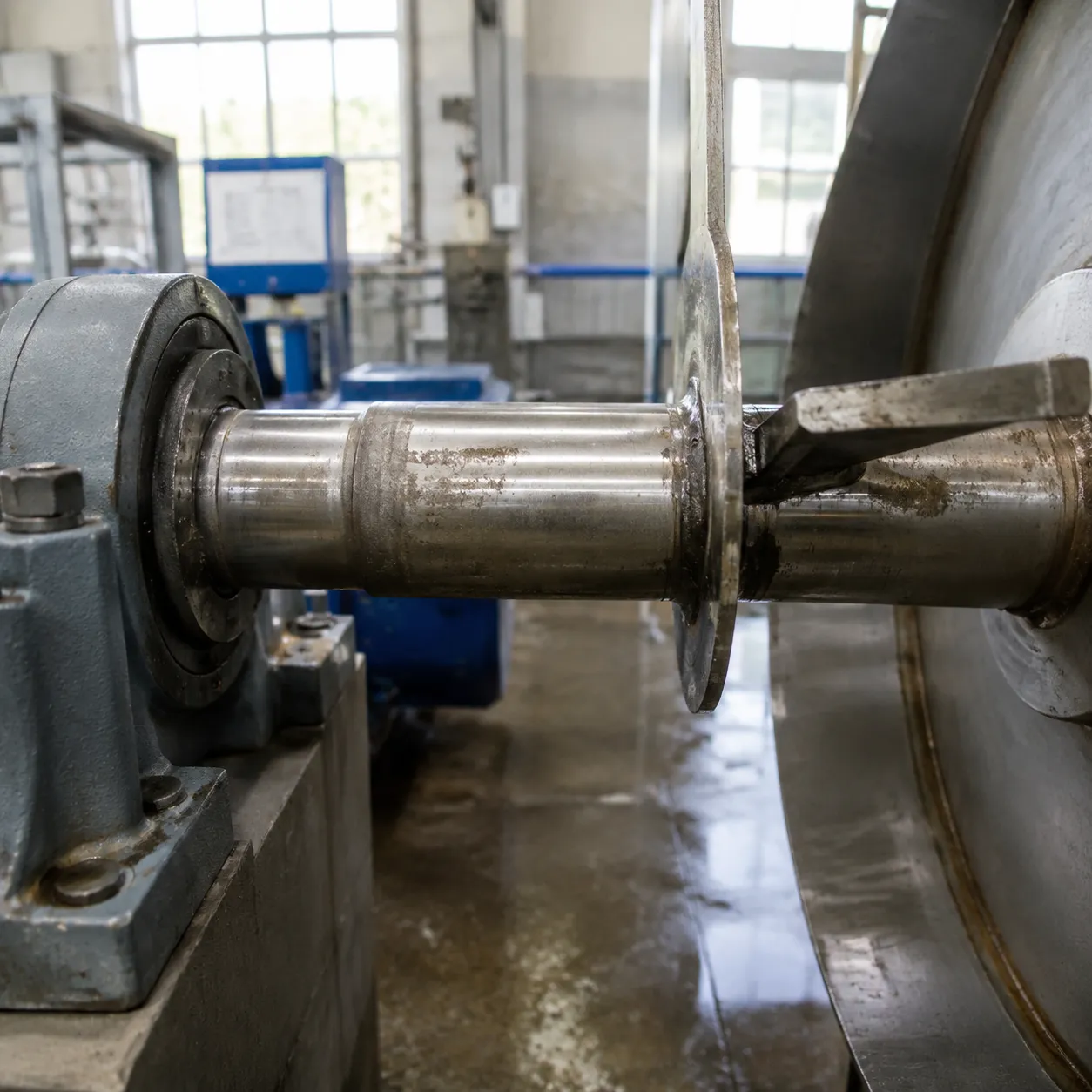

攪拌軸の偏心過多の原因は何ですか？

過度の攪拌軸の偏心は、混合効率を低下させ、乳製品処理システムにおいて高価な機械的故障を引き起こします。早期に原因を特定することで、ダウンタイムを防ぎ、バッチの品質を維持します。.

シャフトの真直度と機械加工の誤差

初期の偏心は、しばしば製造や機械加工の欠陥に直接起因し、装置が工場のフロアに到達する前に発生します。.

• 不良な同心性： 不正確な旋盤加工やセンターレス研削により、壁の厚さの不均一やジャーナルの偏移がシャフトに生じます。.
• 熱応力解放： 製造時の不適切な熱処理により、金属が歪み、内部応力が時間とともに解放されます。.
• 材料の欠陥： 不均一な密度の原料の不良品は、質量の中心を幾何学的中心からずらします。.

重負荷の混合用途には、高精度の カスタムCNC加工されたドライブシャフト を指定することで、最初から厳しい真直度の許容範囲を確保します。.

カップリングのずれや取り付け条件

まっすぐなシャフトであっても、誤った取り付けにより偏心がひどくなることがあります。ドライブカップリングでの攪拌軸のずれは、回転する全体のアセンブリを不安定にします。.

• 角度ずれ: 微妙な角度に設定された駆動ヘッドはシャフトの先端をたわませ、インペラー端で円軌道運動を引き起こす。.
• 平行偏差: 側面に沿って整列しないシャフト中心は、上部サポートベアリングに連続的な放射荷重をかける。.
• ベースプレートのたわみ: 薄いタンクトップや弱い取り付けフランジは動的荷重下でたわみ、運転中にシャフトの中心線をずらす。.

摩耗したベアリングまたはサポートインターフェース

緩んだ、摩耗した、または腐食したサポート構造は、直接的に総合的な偏心量を増大させる。.

• 内部ベアリングクリアランス: 摩耗したボールまたはローラートラックは過剰な遊びを生じさせ、シャフトが意図しない回転軌道から揺らぐことを許す。.
• 衛生用ブッシングの侵食: 下部の製品潤滑ブッシングは時間とともに侵食され、シャフト側遊びの制御を失う。.
• ハウジングの許容差: 腐食したり過大なベアリング穴は外輪をしっかり固定できない。適切に設計された 洗浄対応ベアリングハウジング は、厳しいCIP洗浄ルーチンに耐えながら堅牢なアラインメントを維持する。.

シャフトの損傷と永久変形

運転中の事故や極端な処理ストレスにより、正常な乳製品攪拌シャフトが永久に曲がることがある。.

• 油圧ショックとスロッシング: 突然のタンク充填や高粘度相の変化による高流体衝撃は、長く細いシャフトを曲げることがあります。.
• 機械的衝撃： メンテナンス中に内部のCIPスプレーボールや落下した設備と接触することで、局所的なシャフトの変形が生じます。.
• 熱による曲げ： 冷たいミルク処理と高温殺菌サイクルの間で急激な温度変動が、拘束されていないシャフトに恒久的な熱弓を引き起こす。.

攪拌機アセンブリの不均衡の原因は何ですか？

回転不均衡は、乳製品攪拌機シャフトアセンブリの質量中心が幾何学的中心線からずれるときに発生します。わずかな重量偏差でも運転中に高い遠心力を生じ、攪拌シャフトの振動と早期の機械的ストレスを引き起こします。.

回転軸周囲の不均一な質量分布

攪拌機が回転するとき、非対称な質量分布は運転速度とともに指数関数的に増加する動的力を生じさせます。.

インペラー、ブレードおよび取り付け部の違い

インペラーとブレードは回転アセンブリの不均衡の主な要因です。個々のブレード間の微妙な物理的差異が、乳製品攪拌機シャフト全体に不均一な動的力を生じさせます。.

• ブレードの重量変動： 手作業による研磨や不均一な溶接によるわずかな厚さの違いが、ハブ周辺に重い部分を作り出します。.
• ピッチ角の不一致： ブレード角度の変動は不均一な流体抵抗を引き起こし、運転中の動的油圧不均衡を増加させます。.
• 締結部品の不一致： ボルトの長さの不均一、ワッシャーの欠落、またはトルクの不均一な適用は、重量の対称性を変化させます。高精度の製造技術を用いることで、 5軸CNC, 、複雑なインペラーの形状にわたる厳密な重量バランスと許容差を維持します。.

回転部品の堆積や損傷

乳製品処理工場の運転条件は、時間とともに攪拌シャフトのバランスを頻繁に乱します：

• 乳製品の堆積： 脂肪沈着物、ミルクストーン、乾燥固形物がブレードの裏面に不均一に付着し、突然の振動スパイクを引き起こします。.
• CIPサイクルの不完全： 効果的でないCIP（洗浄・殺菌・消毒）運転は、隠れたハブの角やブレードの溶接部分に局所的な汚れのポケットを残します。.
• 機械的なブレードの損傷： 異物の衝突や激しい流体ショックによりブレード先端が曲がり、構造的および油圧バランスの両方を破壊します。.
• 殺菌剤のピッティング： 攻撃的な化学洗浄剤は表面素材を不均一に浸出し、部品の重量分布を恒久的に変化させます。.

ランアウトと不均衡が乳製品攪拌機の性能に与える影響

乳製品攪拌機のシャフトが過度のランアウトや回転不均衡に見舞われると、全体の処理システムに影響します。微細な幾何学的欠陥が迅速にコストのかかる運用のボトルネックや設備のダウンタイムに積み重なる様子を直接目の当たりにしています。.

運転中の振動増加

シャフトの不均衡は、回転速度とともに指数関数的に増加する動的力を生み出します。物理的なランアウトと相まって、これにより全容器アセンブリ全体に伝わる深刻な攪拌シャフトの振動が発生します。.

• 調和共振: 動的な揺れが、ドライブマウント、トッププレート、衛生タンク壁を揺らす周期的な力を生み出します。.
• バッチ破壊: 過度の振動は、牛乳、チーズ、クリームの加工中に繊細な液体乳化と均一な熱伝達を妨げます。.

ベアリングとメカニカルシールへの追加負荷

アジテーターシャフトは、その幾何学的中心線に沿って正確に回転するように設計されています。ランアウトが重心を外側に押し出すと、結果として生じる半径方向の力は、支持コンポーネントに深刻な過負荷をかけます。.

• ベアリングの摩耗促進: 重い半径方向の負荷は、ベアリングの軌道に局所的な応力点を作り出し、寿命を劇的に短縮します。.
• シャフトの疲労: 連続的な動的曲げは、ジャーナルショルダーとカップリング接続の近くに応力集中を引き起こします。.

シール界面の問題と潜在的な漏れ

衛生的なメカニカルシールは、流体密閉バリアを維持するために、連続的で平行な面接触に依存しています。シャフトの偏心により、シール面は1時間あたり数千回開閉します。.

• 衛生上の違反: 連続的な面移動は微細な隙間を作り出し、そこに牛乳固形物が蓄積し、衛生上のリスクを生み出します。.
• 製品の漏れ: 半径方向の変位はメカニカルシールの摩耗を加速させ、製品の漏れにつながります。これは、適切な ピストンシールのクリアランスがヨーグルトの充填の一貫性に影響を与える 液体充填用途全体にわたる方法と同様です。.

機械的安定性の低下とコンポーネント摩耗の増加

未検査の偏心は、時間の経過とともに全体の混合装置の機械的完全性を劣化させる。.

• 締結部品の故障： 高周波振動が持続すると、徐々にドライブフランジボルトや取り付けハードウェアが緩む。.
• インペラーの損傷： シャフトの剛性低下により、インペラーのブレードが不均一な流体抵抗にさらされ、不均衡な摩耗やタンク内のせん断力の偏りを引き起こす。.

攪拌機シャフトの偏心を確認する方法

正確なシャフト偏心測定には、制御された環境と体系的なアプローチが必要です。乳製品攪拌機のシャフト検査を行う際には、シールやベアリングを破壊する前に微小な偏差を捉えるために、実績のある手順を守ります。.

正しい測定基準の設定

測定値を取る前に、堅牢で再現性のある基準線を設定しなければなりません。.

• 取り付け: シャフトを精密Vブロックまたは旋盤のセンター間に支持し、主要なベアリングジャーナ位置に設置します。.
• 安定性: 周囲の振動を排除するために、重い鋼製検査台にセットアップを固定します。.
• 基準軸: 測定面をシャフトの真の中心線と直接一致させ、誤った曲げ測定を防ぎます。.

偏心測定にダイヤルゲージを使用する方法

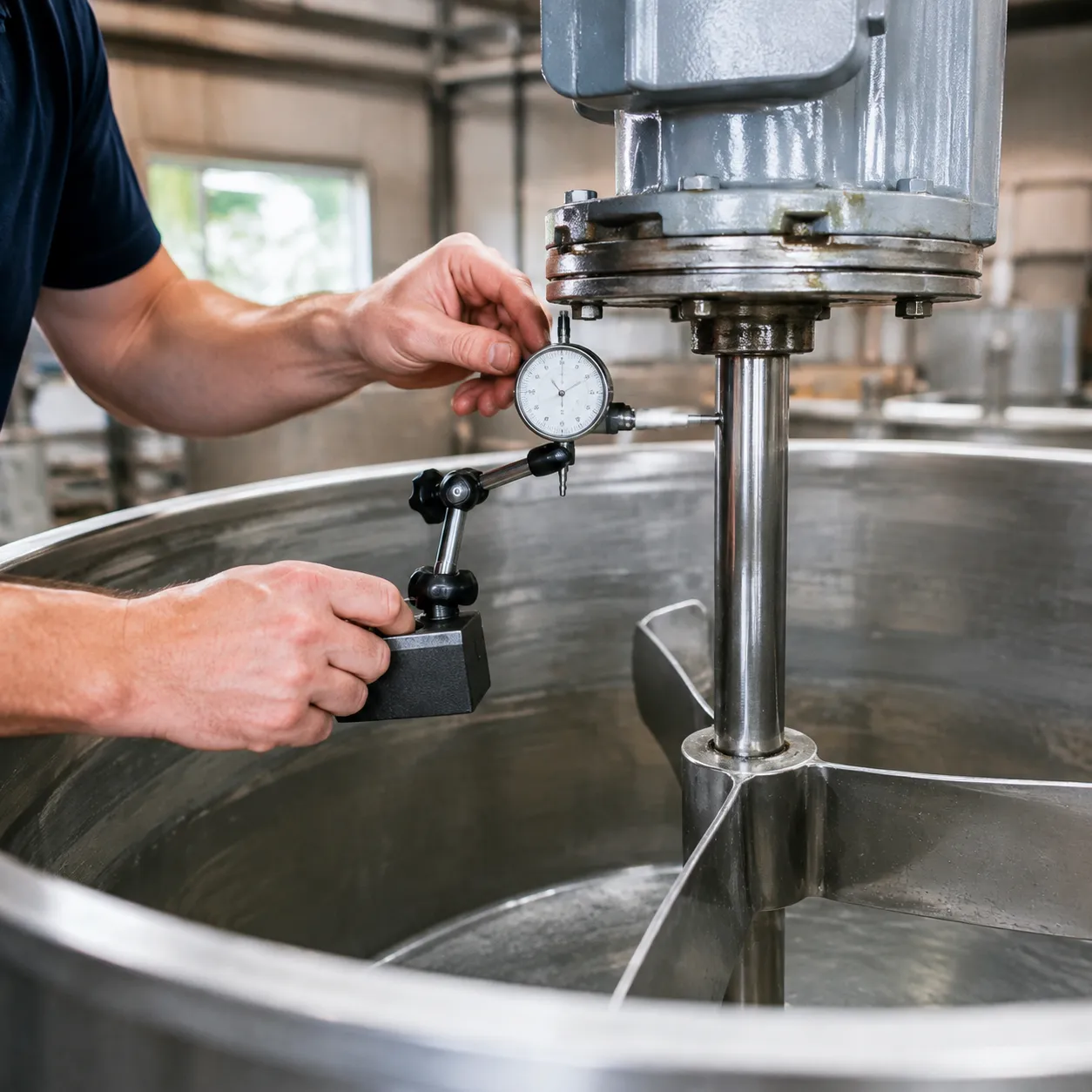

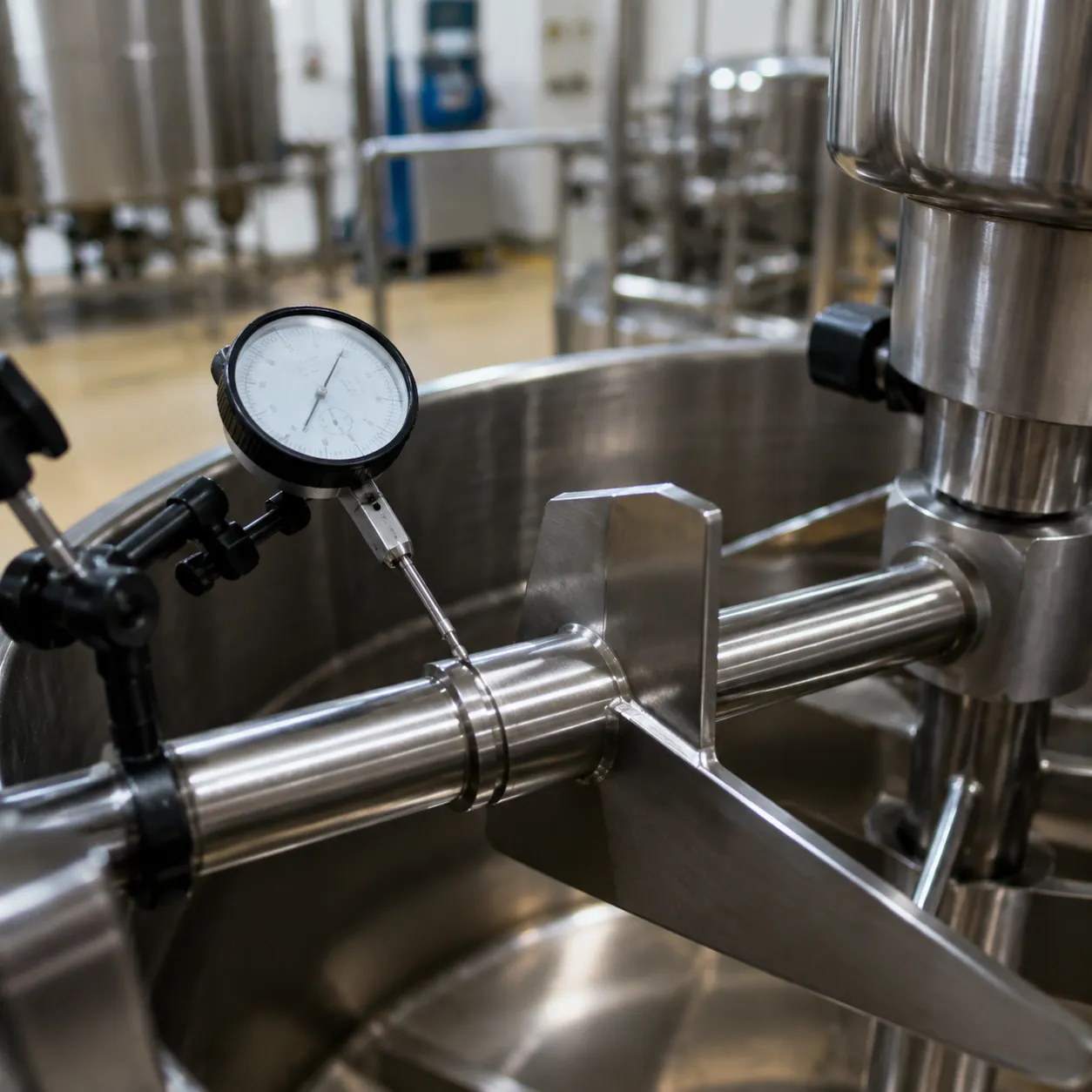

磁気ベースに取り付けたダイヤルテストインジケーター（DTI）は、総指示偏心（TIR）を最も明確に把握できます。.

• 位置決め: 接触点をシャフト表面に垂直に設定します。.
• プリローディング： 指示棒にわずかな張りをかけて、常に表面接触を維持してください。.

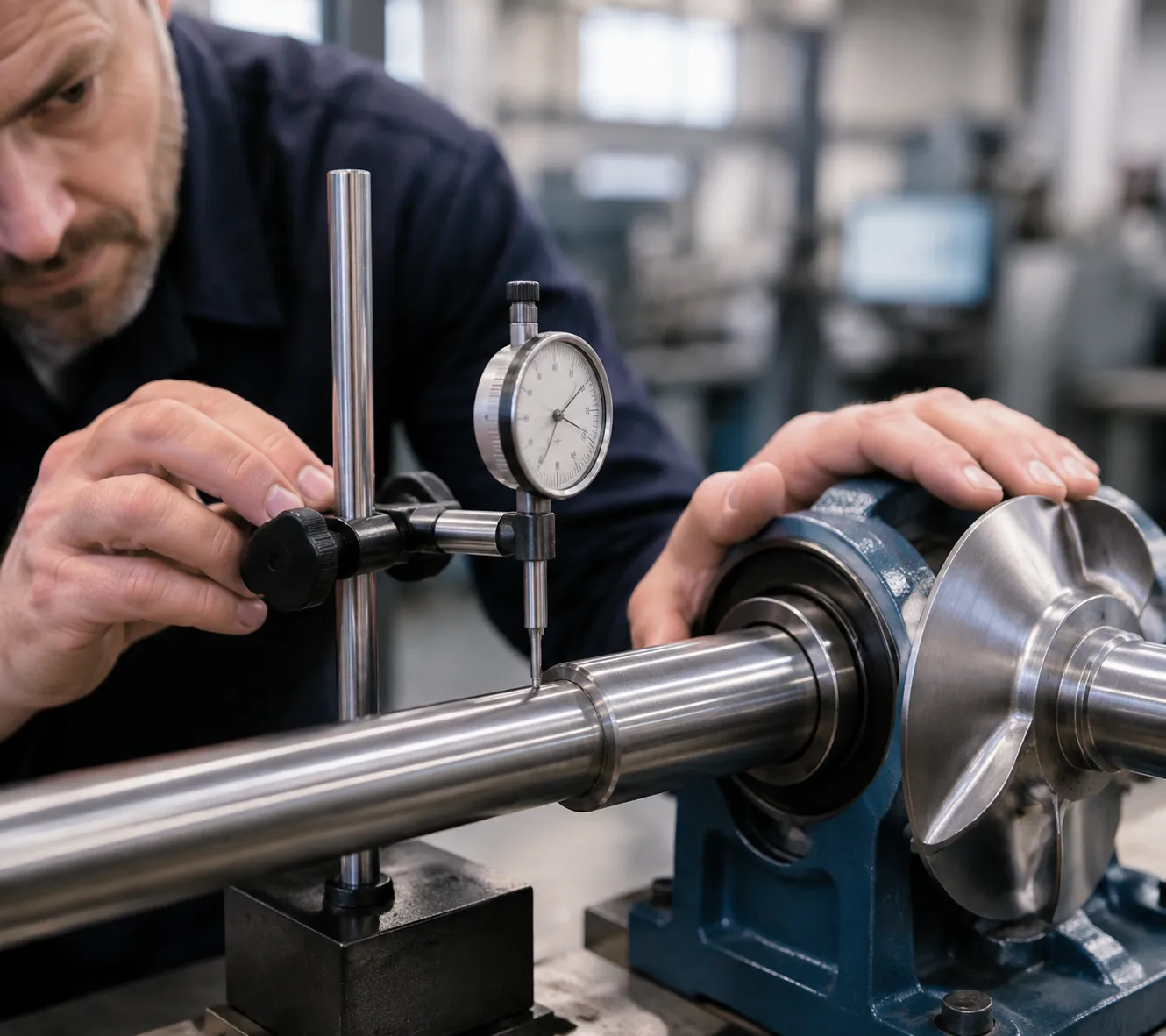

• 回転： シャフトを手で回して完全に回してください 360度回転 ゆっくりと連続したペースで。.
• 記録: 最高針点と最低針点に注意してください。総偏差がランアウトの合計です。.

複数のシャフトジャーナルと重要径の点検

長いシャフトの一箇所だけを測定すると局所的な曲がりを見逃す可能性があります。シャフト全長に沿っていくつかの重要なゾーンを確認します：

• ベアリングジャーナル: 滑らかな荷重分散を確保し、早期のベアリング摩耗を防止します。.
• 機械シール座: ランアウトを最小限に抑え、繊細なシール面を液体漏れから保護します。.
• カップリングフィット: 適切なトルク伝達を保証し、ドライブトレインの揺れを引き起こさないようにします。.
• インペラー取り付け位置: シャフト端部での高振幅の動的力を防ぎます。.

これらのポイントに沿った小さな不正確さはすぐに蓄積しやすいため、 ドライブシャフトの許容差積み上げを管理する方法を知ること 定期点検中に重要です。.

OEM図面または仕様書との比較

すべてのジャーナルのTIRを記録したら、データをメーカーの技術仕様と比較します。.

測定値がOEMの許容範囲を超える場合、シャフトは精密にまっすぐに調整するか交換して、設備の信頼性を回復させる必要があります。.

攪拌機の過度な振動が発生した場合の点検項目

攪拌機が突然または徐々に振動を増加させた場合、ハードウェアを交換する前に系統的な分解と物理的点検を行います。早期に機械的原因を特定することで、駆動モーターの故障、バッチ汚染、コストのかかるダウンタイムを防ぎます。.

シャフトのまっすぐさと偏芯

• ダイヤルインジケーター試験： シャフト長さに沿って剛性のある基準磁気台座にダイヤルインジケーターを取り付け、手動で回転させます。.
• 偏芯限界： 複数の点で総合偏芯（TIR）を測定します。OEMの許容範囲を超える場合、永久的なシャフトの曲がりや歪みが確認されます。.
• 影響: シャフトの曲がりは、絶え間ない周期的な振動を発生させ、 攪拌機ベアリングの摩耗 シール面を加速させて破壊します。.

軸受およびシールジャーナルの状態

• 表面検査: 摩耗腐食、深い傷、またはピッティングがないか、重要なシャフトジャーナル領域を検査してください。.
• 嵌合の完全性: マイクロメーターキャリパーを使用してジャーナルの外径を測定し、軸受内輪およびシールスリーブとのタイトな嵌合公差を確認してください。.
• 影響: ジャーナルの摩耗は機械的な遊びを生み出し、全体の アジテーターシャフトの振れ を増加させ、直接的に 機械的シールの摩耗.

カップリングの芯出し

• 芯出しチェック: 駆動ギアボックス出力シャフトとアジテーターシャフト間の平行（オフセット）および角度のずれを測定してください。.
• ファスナーのトルク: フレキシブルカップリングインサートに摩耗、亀裂、または緩んだハードウェアがないか検査してください。.
• 影響: カップリングのずれはシャフトに継続的な曲げ力を及ぼし、回転速度の1Xおよび2Xで振動周波数を上昇させます。.

インペラおよび回転アセンブリの状態

• ブレードの完全性: インペラーのブレードに機械的衝撃ダメージ、曲がり、または非対称なピッチ角度がないか検査します。.
• 製品の蓄積： 乾燥した乳製品の固形物や製品の堆積物がブレード表面や取り付けハブに付着している場合は清掃します。.
• 影響: 不均一な質量分布や損傷したブレードは、運転時の深刻な不均衡、スパイクを引き起こします。 撹拌機シャフトの振動 液体処理中に発生します。.

さらなるシステムレベルの振動分析が必要な場合

• FFTスペクトル分析： ドライブマウントやベアリングハウジングに三軸加速度計を取り付けて、高速フーリエ変換（FFT）スペクトルデータを収集します。.
• 周波数識別： 一次運転速度ピーク（1X不均衡）、アライメントハーモニクス（2X）、またはギアメッシュ周波数を区別します。.
• 構造共振： 動的コースダウン試験を実施して、通常運転速度がタンク構造や取り付け橋の自然共振周波数を励起しているかどうかを確認します。.

• 交換用撹拌機シャフトが必要な場合

定期メンテナンスで小さなアライメント問題は解決できますが、特定の物理的欠陥は、プロセス機器を保護し衛生基準を維持するために、撹拌機シャフトの完全な交換を必要とします。.

• 永久的なシャフト変形

極端な動的荷重、バッチ過負荷、または機械的衝撃により、乳製品撹拌機シャフトが永久に曲がることがあります。シャフトが許容範囲を超える塑性変形を受けると、機械の矯正は一時的な修正に過ぎません。矯正は残留熱および機械的応力を導入し、運転温度や荷重サイクル下でシャフトが再びたわむ原因となり、持続的な撹拌機シャフトの偏芯と深刻な運転振動を引き起こします。.

• 摩耗したベアリングまたはシールジャーナル

連続運転により、機械シールやベアリングが設置されている重要なシャフトジャーナルが摩耗します。過度の撹拌機ベアリングの摩耗やシール面の溝は、衛生的なバリア液の封じ込めを妨げ、バッチの汚染や液漏れを招きます。ジャーナルの直径がOEMの許容範囲を下回る場合は、シャフトを交換し、高い信頼性を持つペアリングを行います。 カスタム316L洗浄対応軸受ハウジング 正確な回転安定性を回復し、機械シールの早期摩耗を防止します。.

• 損傷したキー溝、ねじ山、またはカップリングインターフェース

フレッティング腐食、衝撃荷重、繰り返される熱サイクルにより、駆動接続点が時間とともに劣化します。.

• 歪んだキー溝： トルク伝達に傾斜を作り出し、回転遊びを増加させ、動的不均衡を加速させる。.
• ねじ山の剥がれやフランジの損傷： 剛性カップリングで適切な締付力を防ぎ、攪拌中に局所的なシャフトの偏向を引き起こす。.

• 適合径のガリリング： 駆動モーターやギアボックスとの正確な同心配置を妨げる。.

• OEM図面またはサンプルからの交換シャフトの製造

私たちは、元の工場仕様に一致またはそれを超えるよう設計されたカスタム交換シャフトを製造します。高品質の316Lステンレス鋼、精密CNC旋盤加工、厳格な動的バランス調整を活用し、新しい乳製品攪拌シャフトがゼロランアウト性能、完全なCIP適合性、長期的な信頼性を処理ラインにもたらすことを保証します。.
