5-Achsen-CNC-gefräster Rotationsventilgehäuse Komplexe Geometrie

Was ist ein 5-Achsen CNC-gefräster Drehventilkörper?

A 5-Achs-CNC-gefräste Rotationsventilgehäuse ist ein hochpräzises mechanisches Gehäuse, das entwickelt wurde, um den Flüssigkeits- oder Gasfluss in hochleistungsfähigen Fluidregelsystemen zu steuern, umzuleiten und zu regeln. Durch den Einsatz fortschrittlicher Fertigungsmöglichkeiten integrieren diese Komponenten komplexe innere Geometrien in einen einzelnen, hochbelastbaren Materialblock.

Verständnis von Drehventilkörpern mit komplexen Geometrien

Drehventilkörper verlassen sich auf die Bewegung eines internen Rotors, um interne Anschlüsse auszurichten und Fluidwege zu lenken. Moderne industrielle und luftfahrttechnische Anforderungen verlangen, dass diese Komponenten höchst komplexe Geometrien aufweisen, die über standardmäßige zylindrische Formen hinausgehen.

• • Mehrfachanschlussführung: Komplexe innere Durchgänge, die Flüssigkeiten nahtlos über mehrere Kreisläufe leiten.
  • Mehrfachwinkel und Unterschnitte: Abgewinkelte Anschlüsse und eingelassene Kanäle, die darauf ausgelegt sind, Fluidturbulenzen und Druckverluste zu minimieren.
  • Freiformflächen: Optimierte Konturen, die extreme geometrische Genauigkeit für leckfreie Abläufe erfordern.

Wie 5-Achsen-CNC-Bearbeitung für Präzisionskomponenten funktioniert

Traditionelle 3-Achsen-Maschinen erfordern mehrere Umspannvorgänge, um komplexe innere Merkmale zu erreichen, wodurch Rüstfehler zunehmen und die Genauigkeit abnimmt. 5-Achsen-CNC-Bearbeitung beseitigt dies, indem das Schneidwerkzeug und das Werkstück gleichzeitig entlang fünf verschiedener Achsen bewegt werden.

Dieser fortschrittliche Ansatz ermöglicht direkten, kontinuierlichen Zugang zu komplexen Merkmalen und gewährleistet gleichzeitig enge Toleranzen Toleranzen bis in den Mikrometerbereich. Durch das Eliminieren mehrfacher Umspannvorgänge garantiert die 5-Achsen-Bearbeitung eine echte geometrische Ausrichtung über alle Ventilanschlüsse und kritischen Dichtflächen.

Lineare und rotierende Achsbewegungen erklärt

Um einen kontinuierlichen Werkzeugkontakt über komplexe Ventilgeometrien zu erreichen, koordinieren 5-Achsen-Maschinen zwei unterschiedliche Bewegungsarten:

Bewegungstyp	Achsbezeichnung	Betriebsfunktion
Lineare Bewegung	X, Y, Z	Bewegt das Werkzeug oder Teil entlang der Standardlängen-, Breiten- und Tiefenmaße.
Drehbewegung	A, B oder C	Neigt und dreht das Teil oder die Spindel, um die optimale Werkzeugausrichtung gegen zusammengesetzte Winkel und gebogene Fließkanäle zu gewährleisten.

Diese einheitliche Bewegung ermöglicht es Schneidwerkzeugen, ideale Eingriffswinkel beizubehalten, was eine unvergleichliche Oberflächenqualität und präzise Merkmalumsetzung aus jedem Winkel des Drehventilkörpers gewährleistet.

Wichtige Vorteile des 5-Achs-Bearbeitens für komplexe Ventilkörper

Herstellung eines 5-Achs-CNC-gefurnenen Drehventilkörpers mit komplexer Geometrie erfordert höchste Präzision. Traditionelle 3-Achs-Methoden erfordern oft mehrere Rüstvorgänge, was das Risiko von Maßstapelungsfehlern erhöht. Der Einsatz von Mehr-Achs-Technologie revolutioniert die Herstellung komplexer Fluidsteuerungskomponenten und bietet unvergleichliche Genauigkeit, Geschwindigkeit und strukturelle Leistung.

---

Effizienz und Genauigkeit beim Einrichtungswechsel bei Einzel-Rüstvorgängen

Der Hauptvorteil von gleichzeitiger 5-Achs-Bearbeitung is Rüstreduzierung. Das Bearbeiten aller Seiten eines Mehrport-Ventilkörpers in einer einzigen Spannvorrichtung eliminiert manuelle Neupositionierungsfehler und garantiert eine echte Positionsgenauigkeit bei jedem Merkmal.

• • Eliminiert Datumverschiebungen: Funktionen wie Verbundwinkel, kreuzbohrend Durchflusskanäle, und interne Unterbrüche behalten exakte geometrische Beziehungen bei.
  • Kürzere Vorlaufzeiten: Kombinierte Operationen reduzieren die Zykluszeiten und Handhabungsrisiken erheblich.
  • Konsolidierte Arbeitsabläufe: Durch den Einsatz fortschrittlicher 5-Achsen-Bearbeitungsfähigkeiten, wir produzieren vollständig fertiggestellte Komponenten direkt aus Rohmaterial in einem nahtlosen Prozess.

---

Überlegene Oberflächenqualität und enge Toleranzen

Erreichen enge Toleranzen on Freiformflächen und interne Kammern erfordern präzisen Werkzeugkontakt. Die 5-Achsen-Bewegung ermöglicht es dem Schneidwerkzeug, stets einen optimalen Winkel zum Werkstück beizubehalten.

Merkmal	Traditionelle 3-Achsen	5-Achsen-CNC-Bearbeitung
Werkzeugreichweite	Lange, flexible Werkzeuge, die zu Schwingungen neigen	Kurze, steife Werkzeuge mit minimaler Durchbiegung
Oberflächenfinish	Manuelles Polieren ist häufig erforderlich	Außergewöhnliche maschinell fertiggestellte Oberflächenqualität
Toleranzkontrolle	Stack-up-Fehler durch erneutes Spannen	Submikron-Genauigkeit in allen Achsen aufrechterhalten

Diese optimierte Werkzeugneigung verhindert Werkzeugvibrationen und sorgt für eine glatte Oberflächenfinish direkt von der Maschine und stellt sicher, dass kritische Dichtungsflächen einwandfrei funktionieren.

---

Dichtheitsgarantie für kritische Flüssigkeitskontrolle

In Hochdrucksystemen und Luft- und Raumfahrtkomponenten, eine kleine Oberflächenfehler oder Mikrofehlstellung kann zu katastrophalen Lecks führen. Das Bearbeiten interner Strömungskanäle ohne dynamische Schritte oder Versatzlinienfehler gewährleistet einen kontinuierlichen, reibungslosen Fluidfluss.

Sanfte Übergänge innerhalb Mehrwegeventilgehäusen Turbulenzen und Druckverluste minimieren. Das Bearbeiten der Dichtflächen im selben Setup wie das Schwenkloch gewährleistet absolute Kongruenz und sorgt für eine dichte Leistung unter extremen Betriebsbedingungen.

---

Längere Werkzeuglebensdauer und geringere Spannvorrichtungs-Kosten

Komplexe Geometrien erfordern in der Regel teure, spezialisierte Spannvorrichtungen für jeden Winkel. Die 5-Achsen-Technologie nutzt Standardspannvorrichtungen, während das Maschinen-Spindel und die Tischneigung übernehmen.

• • Starre Schnittbedingungen: Kurzere Werkzeuge reduzieren Schwingungen, ermöglichen höhere Vorschubgeschwindigkeiten und tiefere Schnitte.
  • Längere Werkzeugverschleiß: Die Aufrechterhaltung eines konstanten Chip-Loads verlängert die Lebensdauer von Hartmetallwerkzeugen erheblich.
  • Gesamtkosten der Produktion senken: Die Eliminierung komplexer kundenspezifischer Vorrichtungen senkt die Werkzeuginvestitionen und beschleunigt die Rüstzeiten.

2-Achsen-CNC-Bearbeitungstechniken und -konfigurationen

Die Wahl des richtigen Setups ist entscheidend bei der Herstellung eines 5-Achsen-CNC-bearbeiteter Rotationsventilkörper (komplexe Geometrie). Die genaue Kombination aus Maschinenbewegung und strukturellem Aufbau bestimmt, wie effizient wir komplexe Strömungskanäle, Verbundwinkel und interne Hinterschnitte bearbeiten, ohne die Teilegenauigkeit zu beeinträchtigen.

Simultane 5-Achsen- vs. 3+2-Achsen-Bearbeitung

Nicht alle Mehrachsenbewegungen funktionieren auf die gleiche Weise. Die Abstimmung der Bearbeitungsstrategie auf Ihre spezifische Ventilkörpergeometrie wirkt sich direkt auf die Oberflächengüte und die Maßhaltigkeit aus.

• • Simultane 5-Achsen-Bearbeitung: Alle fünf Achsen (X, Y, Z plus zwei Drehachsen) bewegen sich während des Schnitts kontinuierlich im Gleichschritt. Diese Technik ist unerlässlich für die Formung glatter interner Strömungskanäle, dynamischer Freiformflächen und organischer Übergänge von Anschlüssen. Die Aufrechterhaltung eines ununterbrochenen Werkzeugkontakts eliminiert Werkzeugspuren und liefert eine überlegene Oberflächengüte über die Fluidpfade hinweg.
  • 3+2-Achsen-Bearbeitung (Positionell): Die Maschine verriegelt zwei Drehachsen in festen Verbundwinkeln, während sich das Schneidwerkzeug entlang von drei linearen Achsen bewegt. Dieser Ansatz eignet sich hervorragend für die Bearbeitung ebener Flächen, tiefer Taschen oder gerade gebohrter Anschlüsse, die in ungünstigen Winkeln positioniert sind. Er bietet hohe Steifigkeit für schwere Materialabträge, kann aber keine gekrümmten Bahnen kontinuierlich formen.

Trunnion-Style vs. Schwenkkopf-Maschinenkonfigurationen

Die physische Maschinenstruktur bestimmt, wie sich das Werkstück relativ zum Werkzeug bei der hochpräzisen Bearbeitung bewegt.

Konfiguration	Mechanismus	Am besten geeignet für	Wichtigster Vorteil
Trunnion-Style	Der Tisch neigt und dreht sich, während die Spindel in einer vertikalen Ebene bleibt	Kleine bis mittelgroße Rotationsventilkörper	Bietet einen außergewöhnlichen Neigungsbereich, hohe Steifigkeit und unübertroffene Genauigkeit bei kompakten Bauteilen
Schwenkkopf	Der Spindelkopf schwenkt/neigt sich, während der Tisch dreht oder stationär bleibt	Große, schwere Ventilgehäuse	Eliminiert Gewichtsbeschränkungen auf dem Tisch und verhindert, dass sich schwere Werkstücke bei aggressiven Schnitten verschieben

Mehrachsen-Fräsen vs. Integration von Mehrachsen-Drehen

Rotary-Ventilkörper verfügen über enge zylindrische Bohrungen für interne Schieber sowie komplexe Mehrkanalbohrungen über die Außenhülle. Anstatt Teile zwischen separaten Maschinen zu bewegen, werden durch die Kombination von Prozessen auf einer einzigen Plattform enge Toleranzen eingehalten.

Durch die Integration unserer fortschrittlichen CNC-Fräsbearbeitungsfähigkeiten mit Multitasking Präzisions-CNC-Drehdienstleistungen, vervollständigen wir komplette Ventilkörper in weniger Arbeitsschritten.

• • Einpassung in einem Durchgang: Das Drehen der zentralen Hauptbohrung und das Fräsen komplexer Portierungen in einem nahtlosen Vorgang eliminiert Fehler beim erneuten Spannen und garantiert eine strenge Konzentrizität zwischen Ventilsitzen und äußeren Ports.
  • Signifikante Reduzierung des Einrichtungsaufwands: Die Mill-Turn-Integration mit Multitasking reduziert die Handhabungszeiten drastisch und verkürzt die Produktionszyklen, während enge Toleranzen über kritische Dichtflächen eingehalten werden.

Materialauswahl für bearbeitete Rotary-Ventilkörper

Die Auswahl des richtigen Rohmaterials für einen 5-Achsen-CNC-bearbeiteten Rotary-Ventilkörper hängt direkt vom Arbeitsdruck, der Temperatur, der chemischen Belastung und den Gewichtsbeschränkungen ab. Da die 5-Achsen-Bearbeitung es uns ermöglicht, komplexe Geometrien und Mehrkanalventilkörper aus einem einzigen massiven Block zu fertigen, stellt die Wahl eines Materials mit stabilen mechanischen Eigenschaften die Maßhaltigkeit über jeden Strömungskanal sicher.

Aluminiumlegierungen für Leichtbauanwendungen

Aluminium ist unsere erste Wahl, wenn es darum geht, Gewicht zu minimieren, ohne die strukturelle Festigkeit zu beeinträchtigen. Es lässt sich sauber bearbeiten, was es perfekt für komplexe Freiformflächen und tiefe Untercutts macht.

• • Gängige Sorten: 6061-T6, 7075-T6.
  • Wichtige Vorteile: Hohes Festigkeits-Gewichts-Verhältnis, ausgezeichnete Wärmeleitfähigkeit und schnelle Bearbeitungsgeschwindigkeiten.
  • Beste Anwendungen: Luft- und Raumfahrtkomponenten, Hochleistungs-Rennflüssigkeitssysteme und tragbare pneumatische Steuerungen.

Edelstahl für hohe Korrosionsbeständigkeit

Wenn Ihr Drehventilgehäuse in aggressiven chemischen Umgebungen oder sterilen Flüssigkeitssystemen arbeitet, bietet Edelstahl die Robustheit und Korrosionsbeständigkeit, die erforderlich sind, um eine dichte Leistung zu gewährleisten.

• • Gängige Sorten: 316L, 304, 17-4 PH.
  • Wichtige Vorteile: Herausragende Beständigkeit gegen Lochfraß, hohe Zugfestigkeit und Stabilität bei extremen thermischen Zyklen.

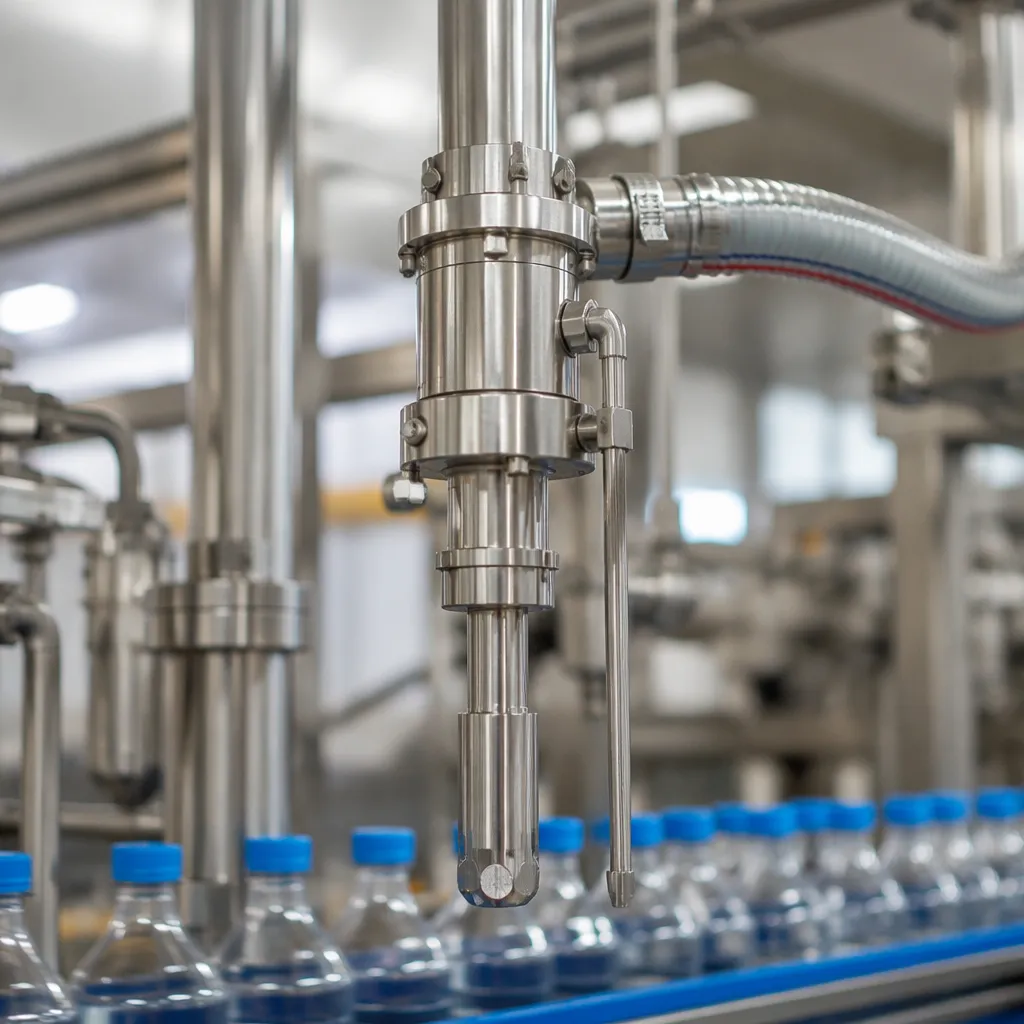

  • Beste Anwendungen: Maritime Hydraulik, chemische Verarbeitung und sanitäre Anwendungen – wie eine spezielle Getränkeventilverteiler 316L für hygienische Verarbeitung die strenge Hygiene und null Fluidkontamination erfordert.

Kupferlegierungen für überlegene Wärmeleitfähigkeit

Kupfer- und Messinglegierungen bieten hervorragenden Wärmetransfer und geringe Reibung, was das Gallen in dynamischen Drehventilbaugruppen verhindert.

• • Gängige Sorten: C360 Messing, Beryllium-Kupfer, Bronzelegierungen.
  • Wichtige Vorteile: Außergewöhnliche Wärmeabfuhr, natürliche antimikrobielle Eigenschaften und selbstschmierende Paarungseigenschaften.
  • Beste Anwendungen: Hochgeschwindigkeits-Kühlkreise, schwere Hydraulikventile und zündresistente Kraftstoffmanagementsysteme.

Qualitätskontrolle, Oberflächenveredelung und Prüfstandards

Oberflächenbehandlungs- und Anodisierungsoptionen

Wenn wir eine herstellen 5-Achs-CNC-gefräste Rotationsventilgehäuse, ist die genaue physische Geometrie nur die Hälfte der Arbeit. Nachbearbeitungsbehandlungen schützen interne Strömungskanäle und Dichtflächen vor Verschleiß, Erosion und chemischer Angriffe. Durch unsere fortschrittlichen Oberflächenfinish-Lösungen, verbessern wir die Haltbarkeit von Mehrwegeventilgehäusen, die in rauen Umgebungen betrieben werden.

Oberflächenbehandlung	Zielmaterial	Hauptvorteil
Typ III Hartanodisierung	Aluminiumlegierungen	Hervorragende Verschleißfestigkeit und dielektrischer Schutz
Nickel-Bassischicht ohne Elektrolyse	Stahl / Kupfer	Gleichmäßige Abdeckung über tiefe interne Untercutts
Passivierung	Edelstahl	Entfernt freies Eisen, um die Korrosionsbeständigkeit zu maximieren

Leckageprüfung und Druckintegritätsprüfung

Komplexe interne Ports, interne Untercutts und sich kreuzende Durchgänge bedeuten, dass die Dichtheit nicht verhandelbar ist. Jeder komplexe Ventilkörper durchläuft eine strenge Druckprüfung, um Querschnittsleckagen und Gehäuseversagen zu verhindern:

• • Pneumatische Druckabfallprüfung: Schnelle, hochsensitive Prüfungen für Standard-Dichtungen bei niedrigem bis mittlerem Druck.
  • Hydrostatische Prüfung: Hochdruckflüssigkeitsprüfung zur Bestätigung der strukturellen Druckgrenzen.
  • Helium-Massenspektrometrie: Spurengasanalyse, die für hochspezifizierte Luft- und Raumfahrtkomponenten entwickelt wurde, die eine Leckagefreiheit erfordern.

Präzise CMM-Prüfung und Qualitätssicherung

Die Validierung von komplexen Winkel- und Freiformflächen erfordert spezialisierte Messtechnik. Wir kombinieren taktile 5-Achsen-CMM-Messung mit hochdichtem optischem Scannen, um enge Toleranzen bis auf den Mikrometerbereich zu überprüfen.

Durch die Nutzung spezieller Qualitätsprüfstandards, stellen wir sicher, dass jedes fertige Teil 100% mit Ihrem Konstruktionsmodell übereinstimmt:

• • 5-Achs-Kontakt-KMM: Präzise Messung von schrägen Bohrungspositionen, Port-Ausrichtung und internen Merkmalen.
  • Nicht-Kontakt 3D-Optische Vermessung: Schnelle Oberflächenprofil-Überprüfung bei komplexen äußeren Konturen.
  • Profilometer-Oberflächenprüfung: Direkte Messung der Dichtflächen zur Sicherstellung optimaler Glätte und Fluiddichtung.

Werkzeugaufruf-Ergebnis:

Wichtige Anwendungen von 5-Achs-bearbeiteten Rotationsventilgehäusen

Wenn Fluidkontrollsysteme hohe Präzision, mehrdimensionale Durchflusswege und null Leckage erfordern, reichen Standardkomponenten nicht aus. Die Verwendung eines mit 5-Achs-CNC bearbeiteten Rotationsventilgehäuses mit komplexer Geometrie bietet die nahtlosen internen Durchflusswege und die strukturelle Integrität, die für einsatzkritische Operationen notwendig sind.

Luft- und Raumfahrt sowie Verteidigung Fluidkontrollsysteme

In Luft- und Raumfahrtkomponenten und bei der Verteidigungsfluidregelung sind Gewichtsreduzierung und extreme Zuverlässigkeit von größter Bedeutung. Wir nutzen gleichzeitige 5-Achs-Bearbeitung, um Rotationsventilgehäuse herzustellen, die extremen Druckspitzen und starken thermischen Verschiebungen standhalten.

• • Kraftstoffdosierung & Betätigung: Bearbeitete interne Durchflusskanäle Gewährleistung einer präzisen Kraftstoffverteilung ohne Druckverlust oder Verzögerung.
  • Hydraulische Steuerungen: Komplexe Verbundwinkel Ermöglicht fluidische Wege, effizient um kompakte Luftfahrzeugbeschränkungen herumzumanövrieren.
  • Mission-Kritische Zuverlässigkeit: Hält strenge enge Toleranzen um katastrophale Lecks in flugwichtigen hydraulischen und Umweltsystemen zu verhindern.

Automobil- und Hochleistungsflüssigkeitskühlung

Elektrische Fahrzeug-Elektronik, Batteriemanagementsysteme und Hochleistungsmotoren sind auf dynamische Mehrwegeventilkörper angewiesen, um die Fluidleitung im laufenden Betrieb zu steuern.

• • Dynamisches Thermomanagement: Lenkt Kühlmittel durch mehrere interne Schaltkreise, um thermisches Durchgehen in Batteriepacks zu verhindern.
  • Reduzierter Pumpwiderstand: Hervorragende interne Wandbeschichtungen minimieren den Fluidwiderstand und verbessern die Gesamteffizienz des Systems.
  • Bewährte Präzision: Basierend auf unserer spezialisierten Erfahrung im Bereich der Fluidverwaltung mit hoher Integrität – wie bei unserem https://zscncpack.com/case-studies/beverage-valve-manifold-316L-Edelstahl-Ventilblockprojekt – entwickeln wir jeden Anschluss, um eine nahtlose Abdichtung unter kontinuierlichem Druckwechsel zu gewährleisten.

Medizinische Geräte und Präzisionshydraulik

Präzise medizinische Instrumente und Mikrohydrauliksysteme erfordern kontaminationsfreie Fluidwege und exakte Volumensteuerung.

• • Diagnostische & Chirurgische Pumpen: Liefern präzise mikrofluidische Dosierung für automatisierte Labor- und Dialysegeräte.
  • Null-Volumen-Design: Sanft konturierte interne Durchgänge verhindern Fluidstagnation und Kreuzkontaminationsrisiken.
  • Konzentrizität & Ausrichtung: Die Bearbeitung in einer einzigen Aufspannung gewährleistet eine exakte Ausrichtung aller sich kreuzenden Fluidanschlüsse und sorgt für sofortige Reaktionszeiten in empfindlichen hydraulischen Aktoren.

Wie Sie den richtigen Zerspanungspartner für komplexe Ventilgehäuse auswählen

Die Auswahl des richtigen Partners zur Herstellung eines 5-Achs-CNC-gefrästen Drehventilgehäuses (komplexe Geometrie) erfordert einen Blick über die grundlegenden Fräsfähigkeiten hinaus. Sie benötigen ein Fertigungsteam, das kontinuierliche Werkzeugwegplanung, komplexe Durchflusskanäle und strenge Druckanforderungen versteht.

Bewertung von Toleranzen und Mehrachsenfähigkeiten

Nicht alle Mehrachsenbetriebe bieten echte simultane Bewegung. Bei der Bewertung potenzieller Partner sollten Sie sicherstellen, dass sie über die fortschrittliche Ausrüstung und die CAM-Programmierkenntnisse verfügen, die erforderlich sind, um komplexe Freiformflächen, Unterfräsungen und zusammengesetzte Winkel in einem einzigen Prozess zu bearbeiten.

Merkmal / Fähigkeit	Standard-Bearbeitungsbetrieb	Fortgeschrittener 5-Achs-Partner
Bearbeitungsansatz	Positionelles (3+2-Achsen) Indexieren	Simultane, kontinuierliche 5-Achsen-Bewegung
Toleranzgenauigkeit	Handelsübliche Standardtoleranzen	Mikrometergenaue, enge Toleranzen
Geometriehandhabung	Einfache Anschlüsse und ebene Flächen	Komplexe interne Durchflusskanäle und zusammengesetzte Winkel
Vorrichtungsaufbau	Mehrere Aufspannungen erforderlich	Effizienz der Bearbeitung in einer einzigen Aufspannung

Bewertung von Materialkompetenz und Qualitätszertifizierungen

Rotationsventilgehäuse arbeiten unter hohen Drücken und anspruchsvollen Umweltbedingungen, was spezielles Fachwissen in einer Vielzahl von Hochleistungsanwendungen erfordert Bearbeitungsmaterialien. Die Zusammenarbeit mit einem Partner, der im Bearbeiten anspruchsvoller Metalle wie Edelstahl erfahren ist, gewährleistet die strukturelle Integrität und eine dichte Abdichtung.

Wichtige Qualifikationen, auf die man achten sollte:
Branchenzertifizierungen: ISO 9001 und AS9100 Konformität für Qualitätsmanagement.
In-House-Prüfung: Vollständige CMM-Überprüfung, optisches Profiling und strenge Oberflächenfinish-Audits.
Rückverfolgbarkeit: Vollständige Materialzertifikate und Chargenverfolgungsprotokolle.

Ausbalancieren von Produktionseffizienz und Gesamtkosten

Das niedrigste Anfangsangebot spiegelt selten die Gesamtkosten der Produktion wider. Wahre Kosteneffizienz ergibt sich aus Rüstzeitreduzierung, minimalen Ausschussraten und optimierten Zykluszeiten. Wir arbeiten eng mit den Entwicklungsteams während der Prototypenphase zusammen, um Designs für die Fertigung zu optimieren, die Gesamtkosten der Produktion zu senken, ohne die kritische Leistung des Ventilgehäuses zu beeinträchtigen.
