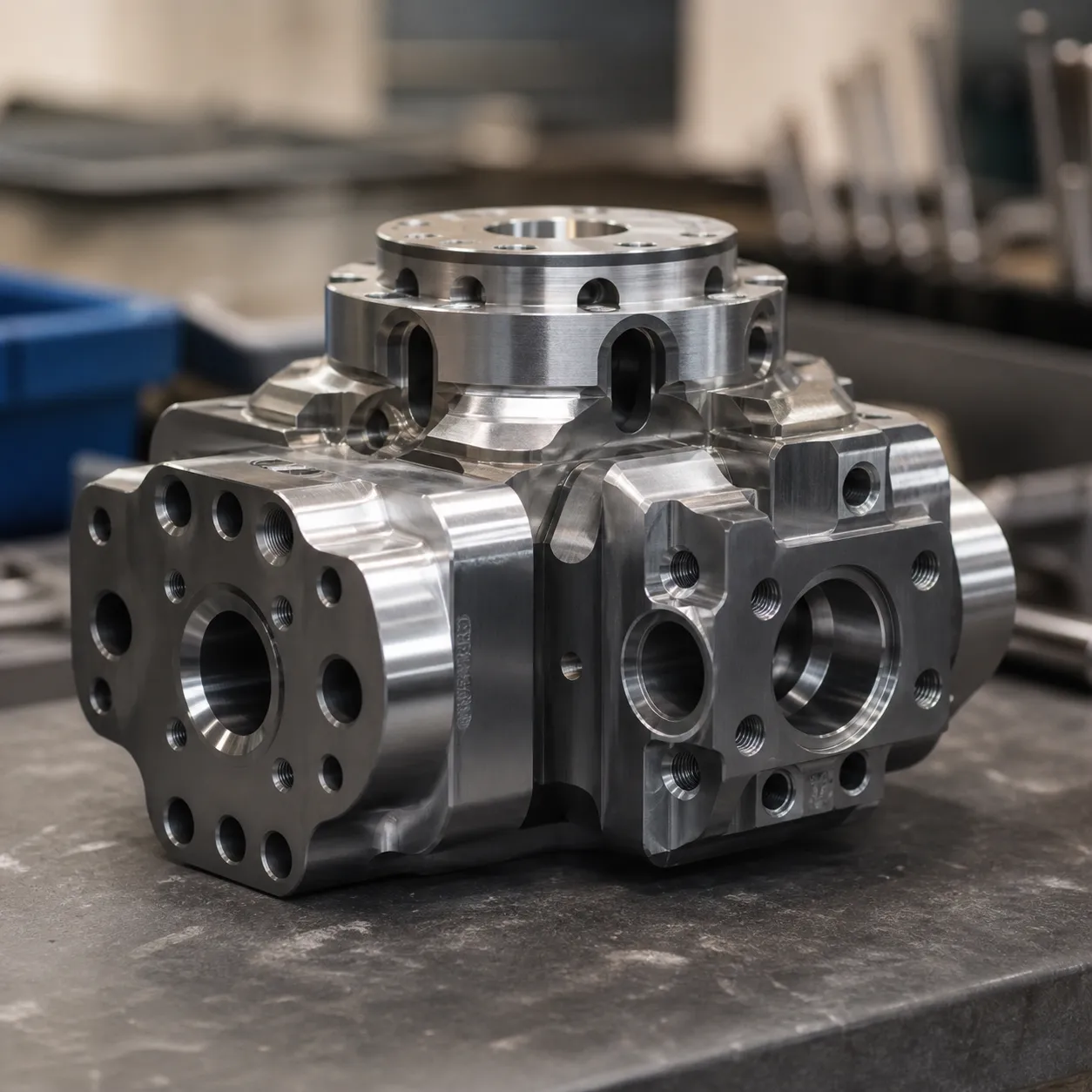

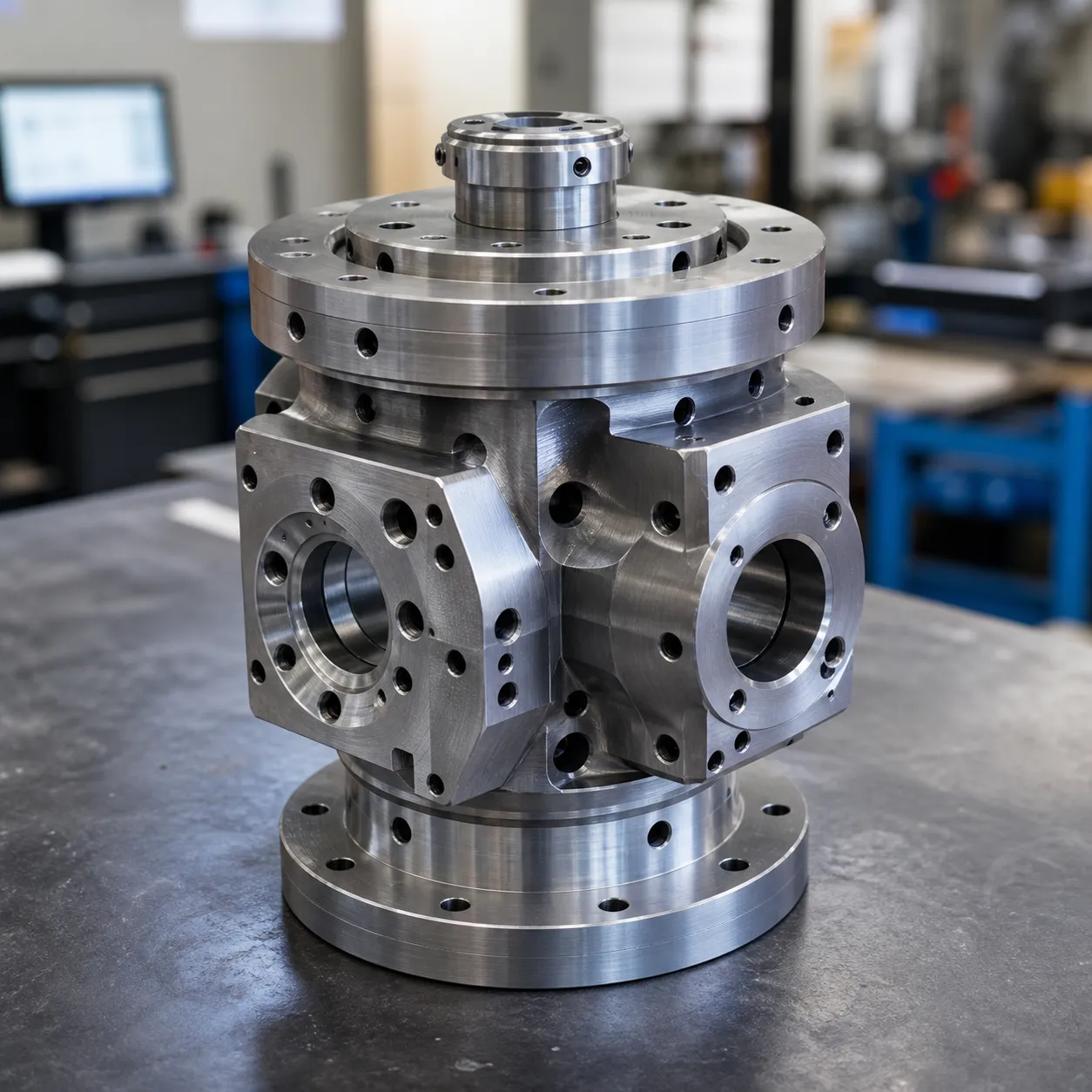

Корпус роторного клапана с пятиосевой ЧПУ и сложной геометрией

Что такое корпус роторного клапана с пятиосевой ЧПУ?

A 5-осевая ЧПУ-обработка корпуса роторного клапана это высокоточный механический корпус, разработанный для управления, переключения и регулировки потока жидкости или газа в системах высокопроизводительного управления жидкостями. Используя передовые технологии производства, эти компоненты интегрируют сложные внутренние геометрии в единый, очень прочный блок материала.

Понимание корпусов роторных клапанов со сложными геометриями

Корпуса роторных клапанов полагаются на внутреннее движение ротора для совмещения внутренних портов и направления потоков жидкости. Современные промышленные и аэрокосмические требования требуют, чтобы эти компоненты имели очень сложные геометрии, выходящие за рамки стандартных цилиндрических форм.

• • Многопортовая маршрутизация: Сложные внутренние проходы, которые бесшовно направляют жидкости через несколько цепей.
  • Сложные углы и вырезы: Угловые порты и врезанные каналы, предназначенные для минимизации турбулентности жидкости и падения давления.
  • Свободные поверхности: Оптимизированные контуры, требующие высокой точности геометрии для герметичной работы.

Как работает пятиосевая ЧПУ-обработка для прецизионных компонентов

Традиционные трехосевые станки требуют нескольких перенастроек для доступа к сложным внутренним деталям, что увеличивает погрешность настройки и снижает точность. Обработка на 5-осевом ЧПУ решает это, перемещая режущий инструмент и заготовку по пяти различным осям одновременно.

Этот передовой подход обеспечивает прямой, непрерывный доступ к сложным особенностям при сохранении жестких допусков до микронных уровней. Исключая необходимость в множественных настройках, пятиосевая обработка гарантирует истинное геометрическое совмещение всех портов клапана и критических уплотнительных поверхностей.

Объяснение движения линейных и вращательных осей

Для обеспечения непрерывного контакта инструмента с сложной геометрией клапана пятиосевые станки координируют два различных типа движений:

Тип движения	Обозначение оси	Операционная функция
Линейное движение	X, Y, Z	Перемещает инструмент или деталь вдоль стандартных измерений длины, ширины и глубины.
Вращательное движение	A, B или C	Наклоняет и поворачивает деталь или шпиндель, чтобы поддерживать оптимальную ориентацию инструмента относительно сложных углов и изогнутых проточных каналов.

Это объединённое движение позволяет режущим инструментам сохранять оптимальные углы врезания, обеспечивая непревзойдённое качество поверхности и точное выполнение элементов по всем углам корпуса поворотного клапана.

Ключевые преимущества пятиосевой обработки для сложных корпусов клапанов

Изготовление пятиосевого корпуса поворотного клапана со сложной геометрией, обработанного на ЧПУ требует крайней точности. Традиционные трёхосевые методы часто требуют нескольких перенастроек, что увеличивает риск накопления погрешностей по размерам. Использование многоосевой технологии меняет подход к производству сложных компонентов систем управления потоком, обеспечивая непревзойдённую точность, скорость и структурную надёжность.

---

Эффективность и точность обработки в одной установке

Основное преимущество одновременной пятиосевой обработки is сокращение числа перенастроек. Обработка всех сторон корпуса многопортового клапана за один зажим исключает ошибки ручного перемещения и гарантирует точность истинного положения по каждой функции.

• • Исключает смещения базовых точек: Такие как композитные углы, сквозные сверления транспортные каналы, и внутренние подрезки поддерживают точные геометрические отношения.
  • Меньшие сроки выполнения заказа: Объединение операций значительно сокращает циклы и риски обработки.
  • Объединённые рабочие процессы: Используя передовые Возможности обработки по 5 осям, мы производим полностью готовые компоненты непосредственно из сырья в один бесшовный процесс.

---

Превосходная отделка поверхности и точные допуски

Достижение жестких допусков on свободные формы поверхности и внутренние камеры требуют точного контакта режущего инструмента. Движение по 5 осям позволяет режущему инструменту сохранять оптимальный угол относительно заготовки в любое время.

Особенность	Традиционная 3-осевая	Обработка на ЧПУ с 5 осями
Доступность инструмента	Длинные, гибкие инструменты, склонные к вибрациям	Короткие, жесткие инструменты с минимальным отклонением
Отделка поверхности	Часто требуется ручная полировка	Исключительное качество поверхности после обработки машиной
Контроль допусков	Ошибки накопления из-за повторной фиксации	Точность в пределах субмикрона по всем осям

Этот оптимизированный наклон инструмента предотвращает вибрацию инструмента, обеспечивая плавность поверхностную отделку непосредственно с машины и гарантируя безупречную работу критических уплотнительных посадочных мест.

---

Герметичная целостность для критического контроля жидкостей

В системах высокого давления и компонентах аэрокосмической промышленности, незначительный дефект поверхности или микро-смещение могут привести к катастрофическим утечкам. Обработка внутренних каналов без динамических ступеней или несоответствий линий обеспечивает непрерывное, плавное движение жидкости.

Плавные переходы внутри корпусов многопортовых клапанов минимизируют турбулентность и падение давления. Обработка уплотнительных поверхностей в той же установке, что и поворотное отверстие, обеспечивает абсолютную концентричность, гарантируя герметичность при экстремальных условиях эксплуатации.

---

Продленный срок службы инструмента и снижение затрат на фиксацию

Сложные геометрии обычно требуют дорогих специализированных фиксаторов для каждого угла. Технология 5-осевой обработки использует стандартное закрепление заготовки, позволяя шпинделю и столу машины выполнять наклон.

• • Жесткие условия резки: Короткие режущие инструменты уменьшают вибрации, позволяя быстрее подавать и делать более глубокие резы.
  • Длительный износ инструмента: Поддержание постоянной нагрузки на стружку значительно увеличивает срок службы твердосплавного инструмента.
  • Общие расходы на производство ниже: Устранение сложных нестандартных приспособлений снижает инвестиции в оснастку и ускоряет смену работ.

Техники и конфигурации ЧПУ-машин с 2 осями

Выбор правильной настройки имеет решающее значение при производстве Корпуса регулируемых клапанов с 5-осевым ЧПУ-машинным обработкой (сложная геометрия). Точная комбинация движения машины и структурной настройки определяет, насколько эффективно мы вырезаем сложные каналы потока, сложные углы и внутренние уступы без ущерба для точности детали.

Одновременная обработка с 5 осями против обработки с 3+2 осями

Не все многокоординатные движения работают одинаково. Соответствие стратегии обработки геометрии вашего корпуса клапана напрямую влияет на качество поверхности и стабильность размеров.

• • Одновременная обработка с 5 осями: Все пять осей ($X$, $Y$, $Z$, а также две вращательные оси) движутся непрерывно одновременно во время резки. Эта техника необходима для формирования гладких внутренних каналов потока, динамических свободных форм и органических переходов портов. Поддержание непрерывного контакта инструмента исключает следы инструмента и обеспечивает превосходную отделку поверхности по всему пути жидкости.
  • Обработка с 3+2 осями (позиционная): Машина фиксирует две вращательные оси под фиксированными сложными углами, в то время как режущий инструмент перемещается вдоль трех линейных осей. Такой подход отлично подходит для обработки плоских поверхностей, глубоких карманов или прямых портов, расположенных под неудобными углами. Он обеспечивает высокую жесткость для снятия большого объема материала, хотя не позволяет непрерывно формировать кривые пути.

Конфигурации станков типа Труннион и поворотной головки

Физическая структура станка определяет, как заготовка перемещается относительно инструмента при высокоточной обработке.

Конфигурация	Механизм	Лучшее применение для	Ключевое преимущество
Конфигурация Труннион	Стол наклоняется и вращается, в то время как шпиндель остается в вертикальной плоскости	Корпусы ротаторных клапанов малого и среднего размера	Обеспечивают исключительный диапазон наклона, высокую жесткость и непревзойденную точность на компактных компонентах
Поворотная головка	Головка шпинделя поворачивается/наклоняется, пока стол вращается или остается неподвижным	Крупные, тяжелые корпуса клапанов	Исключают ограничения по весу на столе и предотвращают смещение тяжелых заготовок во время агрессивных резов

Интеграция многоосевой фрезерной обработки и многоосевой токарной обработки

Корпусы ротаторных клапанов оснащены плотными цилиндрическими отверстиями для внутренних шпонок, а также сложными многопортовыми каналами по внешней оболочке. Вместо перемещения деталей между отдельными машинами, объединение процессов на одной платформе обеспечивает строгие допуски.

Благодаря интеграции наших современных возможностей ЧПУ фрезерования с многофункциональной точной услуги токарной обработки на ЧПУ, мы выполняем полные корпуса клапанов за меньшее количество операций.

• • Выравнивание за один проход: Обработка главного центрального отверстия и сложное фрезерование портов за один бесшовный цикл исключает ошибки повторной зажимки, гарантируя строгую соосность между седлами клапанов и внешними портами.
  • Значительное сокращение настроек: Интеграция многофункциональной обработки и токарных операций на ЧПУ сокращает время обработки, значительно уменьшая циклы производства и обеспечивая строгие допуски по критическим плоскостям уплотнения.

Выбор материала для обработанных корпусных ротаторных клапанов

Выбор подходящего сырья для корпуса ротаторного клапана, обработанного на 5-осевом ЧПУ, напрямую зависит от рабочего давления, температуры, химического воздействия и ограничений по весу. Благодаря тому, что 5-осевая обработка позволяет вырезать сложные геометрии и многопортовые корпуса из одного цельного блока, выбор материала с устойчивыми механическими свойствами обеспечивает точность размеров по всему потоку.

Легированные алюминиевые сплавы для легковесных применений

Алюминий — наш лучший выбор, когда важно минимизировать вес без ущерба для структурной прочности. Он легко обрабатывается, что делает его идеальным для сложных свободных форм и глубоких вырезов.

• • Распространённые марки: 6061-T6, 7075-T6.
  • Ключевые преимущества: Высокое соотношение прочности к весу, отличная теплопроводность и быстрые скорости обработки.
  • Лучшее применение: Аэрокосмические компоненты, системы жидкостного охлаждения высокой производительности и портативные пневматические системы управления.

Нержавеющая сталь для высокой коррозионной стойкости

Когда корпус ротационного клапана работает в агрессивных химических средах или стерильных системах жидкостей, нержавеющая сталь обеспечивает необходимую прочность и коррозионную стойкость для поддержания герметичности.

• • Распространённые марки: 316L, 304, 17-4 PH.
  • Ключевые преимущества: Выдающаяся стойкость к питтингу, высокая прочность на растяжение и стабильность при экстремальных термических циклах.
  • Лучшее применение: Морская гидравлика, химическая обработка и санитарные применения — такие как специализированные коллектор для напитков 316L для санитарной обработки требующие строгой гигиены и отсутствия загрязнения жидкости.

Медные сплавы для превосходной теплопроводности

Медные и латунные сплавы обеспечивают отличную теплопередачу и низкое трение, что предотвращает заедание в динамических сборках ротационных клапанов.

• • Распространённые марки: Латунь C360, бериллиевая медь, бронзовые сплавы.
  • Ключевые преимущества: Исключительное рассеивание тепла, природные антимикробные свойства и самосмазывающиеся характеристики сопряжения.
  • Лучшее применение: Высокоскоростные системы охлаждения, тяжелонагрузочные гидравлические клапаны и системы управления топливом, устойчивые к искрам.

Стандарты контроля качества, отделки поверхности и испытаний

Варианты обработки поверхности и анодирования

Когда мы производим 5-осевая ЧПУ-обработка корпуса роторного клапана, достижение точной физической геометрии — это только половина работы. Послепроизводственные обработки защищают внутренние каналы и уплотнительные поверхности от износа, эрозии и химического воздействия. Благодаря нашим передовым решениям по отделке поверхности, мы повышаем долговечность корпусов многопортовых клапанов, работающих в суровых условиях.

Обработка поверхности	Целевой материал	Основное преимущество
Твердый анодный слой типа III	Легированные алюминиевые сплавы	Превосходная износостойкость и диэлектрическая защита
Электролитическое никелирование без электролита	Сталь / Медь	Равномерное покрытие по глубоким внутренним уступам
Пассивация	Нержавеющая сталь	Удаляет свободное железо для максимальной коррозионной стойкости

Испытания на герметичность и проверка давления

Сложные внутренние порты, внутренние уступы и пересекающиеся проходы означают, что герметичность не подлежит компромиссу. Каждый сложный корпус клапана проходит строгую проверку на давление, чтобы предотвратить утечку между портами и отказ оболочки:

• • Пневматический тест на снижение давления: Быстрые, высокочувствительные проверки стандартных низко- и среднедавленных уплотнений.
  • Гидростатические испытания: Валидация жидкостей под высоким давлением для подтверждения структурных пределов давления.
  • Масс-спектрометрия гелия: Анализ следовых газов, предназначенный для высокоточных аэрокосмических компонентов, требующих нулевую утечку.

Точная инспекция CMM и обеспечение качества

Проверка сложных угловых соединений и сложных свободных форм поверхности требует специализированной метрологии. Мы объединяем тактильное зондирование 5-осевых координатно-измерительных машин (КИМ) с высокой плотностью оптического сканирования для проверки строгих допусков до микронного уровня.

Используя специализированные стандарты контроля качества, мы гарантируем, что каждая готовая деталь полностью соответствует вашей модели проекта:

• • 5-осевой контактный КИМ: Точное измерение угловых положений отверстий, выравнивания портов и внутренних элементов.
  • Бесконтактное 3D оптическое сканирование: Быстрая проверка профиля поверхности по сложным внешним контурам.
  • Профилометрическое тестирование поверхности: Прямое измерение уплотнительных поверхностей для обеспечения оптимальной гладкости и герметичности жидкости.

Результат вызова инструмента:

Ключевые применения корпусов ротационных клапанов с ЧПУ с 5-осевым обработкой

Когда системы управления жидкостями требуют высокой точности, многопоточного потока и нулевой утечки, стандартные компоненты не справляются. Использование корпуса ротационного клапана с сложной геометрией, обработанного на 5-осевом ЧПУ, обеспечивает бесшовные внутренние каналы и структурную целостность, необходимые для критически важных операций.

Аэрокосмические и оборонные системы управления жидкостями

В аэрокосмических компонентах и системах регулировки жидкостей снижение веса и высокая надежность имеют первостепенное значение. Мы используем одновременную обработку на 5-осевом станке для производства корпусов ротационных клапанов, способных выдерживать сильные скачки давления и экстремальные тепловые изменения.

• • Дозирование топлива и управление: Обработанные внутренние транспортные каналы поверхности обеспечивают точное распределение топлива без падения давления или задержек.
  • Гидравлическое управление: Изящный композитные углы обеспечивают свободные пути для жидкости, чтобы эффективно обходить ограниченные условия компактного корпуса.
  • Критическая надежность для миссий: Поддерживает строгие жестких допусков чтобы предотвратить катастрофические утечки в гидравлических и экологических системах, необходимых для полета.

Автомобильное и высокопроизводительное жидкостное охлаждение

Электрические компоненты транспортных средств (EV), системы управления батареями и высокопроизводительные двигатели полагаются на динамические многопортовые клапанные блоки для регулировки маршрутизации жидкости в режиме реального времени.

• • Динамическое тепловое управление: Направляет жидкий охлаждающий агент по нескольким внутренним цепям, чтобы предотвратить тепловой пробег в батарейных блоках.
  • Сниженное сопротивление насосам: Высококачественные внутренние поверхности минимизируют трение жидкости, повышая общую энергоэффективность системы.
  • Доказанная точность: Опираясь на наш специализированный опыт в области управления высоконадежной жидкостью — например, наш https://zscncpack.com/case-studies/beverage-valve-manifold-проект клапанных коллекторов из нержавеющей стали 316L](https://zscncpack.com/case-studies/beverage-valve-manifold-316l/)">316L — мы проектируем каждый порт так, чтобы обеспечить герметичность при постоянных циклах давления.

Медицинские приборы и прецизионная гидравлика

Точные медицинские инструменты и микро-гидравлические системы требуют путей для жидкости без загрязнений и точного контроля объема перемещения.

• • Диагностические и хирургические насосы: Обеспечивают точное дозирование микро- жидкости для автоматизированных лабораторных и диализных устройств.
  • Геометрия с нулевым мертвым объемом: Гладко очерченные внутренние проходы предотвращают застой жидкости и риски перекрестного загрязнения.
  • Коничность и выравнивание: Обработка за один установочный цикл гарантирует точное выравнивание всех пересекающихся портов жидкости, обеспечивая мгновенную реакцию в чувствительных гидравлических исполнительных механизмах.

Как выбрать подходящего партнера по обработке для сложных корпусов клапанов

Выбор правильного партнера для изготовления корпуса поворотного клапана с ЧПУ по 5 осям (сложная геометрия) требует учета не только базовых возможностей фрезерования. Вам нужна команда, которая понимает планирование непрерывных путей инструмента, сложные каналы потока и строгие требования к давлению.

Оценка допусков и возможностей многослойной обработки

Не все мастерские с многослойной обработкой предлагают истинное одновременное движение. При оценке потенциальных партнеров убедитесь, что у них есть современное оборудование и опыт программирования CAM, необходимые для обработки сложных свободных форм, вырезов и сложных углов в одном процессе.

Особенность / Возможность	Стандартная мастерская по обработке	Передовой партнер по 5-осевой обработке
Подход к обработке	Позиционная (3+2 оси) индексация	Одновременное движение 5 осей
Точность допусков	Стандартные коммерческие допуски	Точные допуски в микронном диапазоне
Обработка геометрии	Простые порты и плоские поверхности	Сложные внутренние каналы потока и сложные углы
Настройка фиксатора	Требуется несколько настроек	Эффективность обработки при однократной настройке

Оценка экспертизы материалов и сертификатов качества

Корпуса ротационных клапанов работают под высокими давлениями и в сложных условиях окружающей среды, требуя специализированного опыта в области высокопроизводительных решений материалов для обработки. Работа с партнером, обладающим навыками обработки сложных металлов, таких как нержавеющая сталь обеспечивает целостность конструкции и герметичность работы.

Ключевые квалификации, на которые стоит обращать внимание:
Промышленные сертификаты: Соответствие стандартам ISO 9001 и AS9100 для управления качеством.
Внутренний контроль: Полная проверка с помощью CMM, оптическое профилирование и строгий аудит поверхности.
Отслеживаемость: Полные сертификаты материалов и протоколы отслеживания партий.

Балансировка производственной эффективности и общих затрат

Самая низкая начальная цена редко отражает общие затраты на производство. Истинная эффективность достигается за счет сокращения настроек, минимальных уровней отходов и оптимизации циклов обработки. Мы тесно сотрудничаем с инженерными командами на этапе прототипирования для доработки дизайнов с учетом производительности, снижая общие производственные расходы без ущерба для критической работы корпуса клапана.
