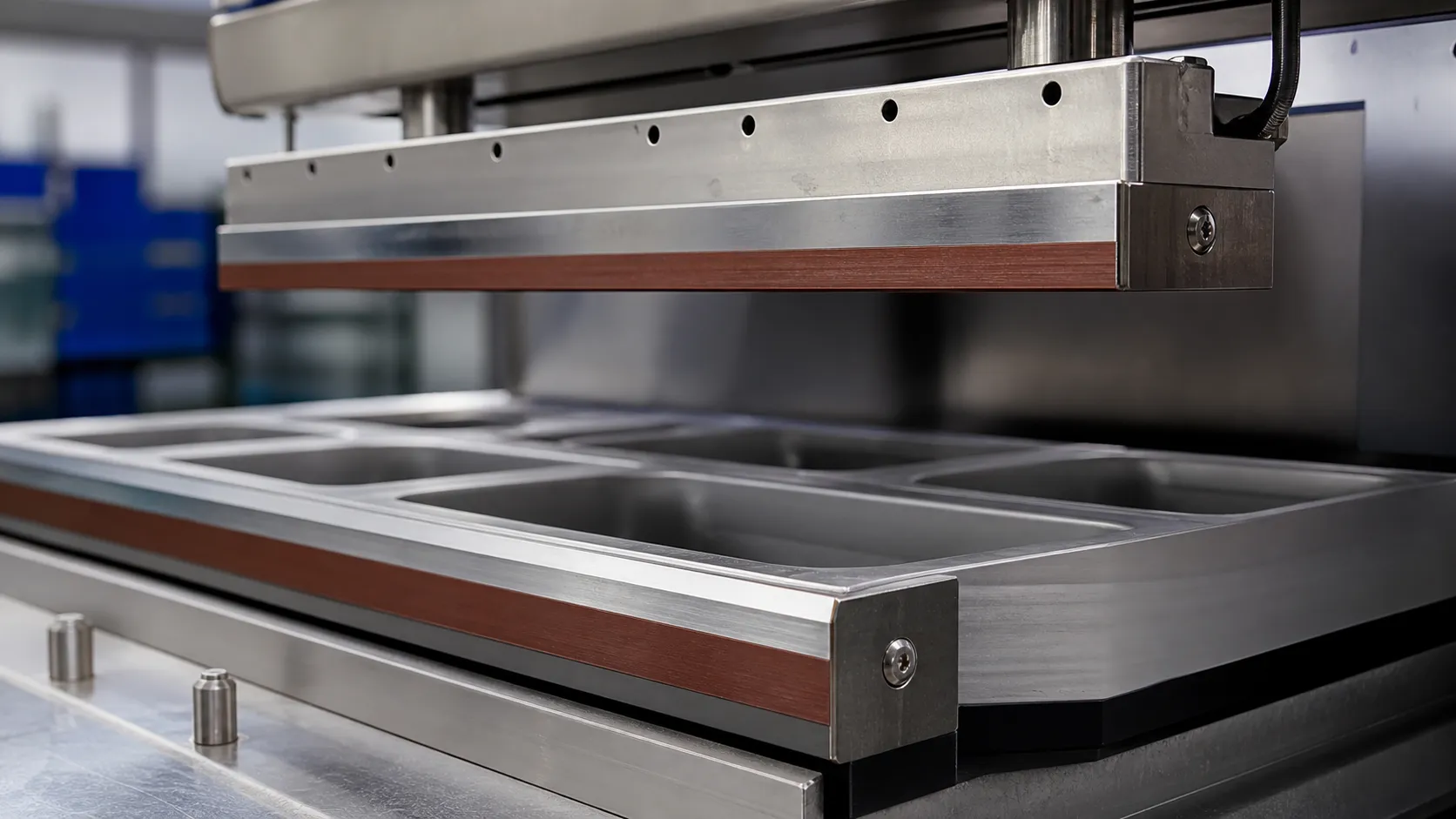

Tray Sealer Sealing Jaws Oppervlakteafwerking Impact Gids

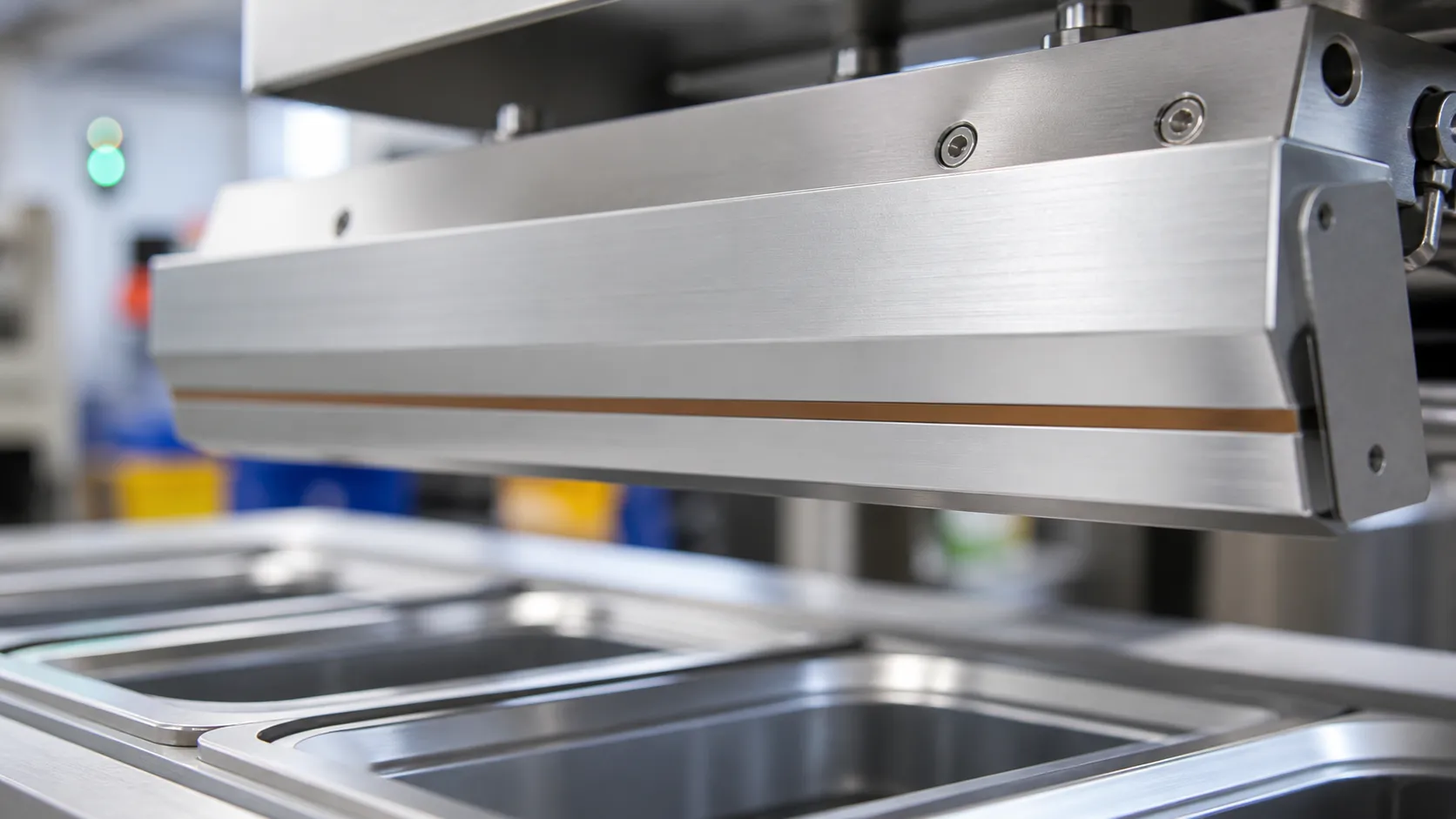

Inzicht in oppervlakteafwerking in Tray Sealer Sealing Jaws

De oppervlakteafwerking van tray sealer sealing jaws bepaalt direct de efficiëntie van warmteoverdracht, drukverdeling en de algehele kwaliteit van de verpakking. Precisie-geproduceerde afdichtingsvlakken zorgen voor betrouwbare, hermetische afdichtingen op geautomatiseerde verpakkingslijnen.

De rol van de oppervlakteafwerking van de kaak in verpakkingsintegriteit

Een micro-geproduceerd afdichtingsvlak zorgt voor uniforme contact tussen de warmteblok en de trayfilm, waardoor microscopische kanalen die de barrière-integriteit ondermijnen, worden geëlimineerd.

• Hermetische afdichtingsconsistentie: Verwijdert micro-lekkages door het contactgebied te optimaliseren.
• Prestaties bij filmvrijgave: Vermindert polymeren opbouw en voorkomt dat de film blijft plakken tijdens hoge-snelheid cycli.
• Verlengde levensduur van gereedschap: Voorkomt lokale slijtage veroorzaakt door onregelmatige druk-hotspots.

Vaste vs Dynamische Sealing Oppervlakte Vereisten

Sealing kaakoppervlakken moeten een balans vinden tussen stationaire geleidende warmteoverdracht en dynamische druklevering tijdens snelle verpakkingsoperaties.

Parameter	Vaste Sealing Vereiste	Dynamische Sealing Vereiste
Primaire Functie	Directe geleidende warmteoverdracht	Gelijkmatige drukverdeling bij het sluiten van de kaak
Oppervlaktefocus	Hoge contactoppervlakte, minimale luchtgaten	Hoge slijtvastheid en wrijvingscontrole
Belangrijke Maatstaf	Geleide oppervlakteruwheid ($Ra$)	Coatingduurzaamheid en oppervlaktedichtheid
Verpakkingsimpact	Elimineert koude plekken langs de afdichtingslijn	Voorkomt vervorming van de trayflens

Hoe oppervlakteruwheid de warmtecontact beïnvloedt

Oppervlakteruwheid bepaalt hoe effectief thermische energie van de verwarmde metalen kaak naar de trayafdichtfilm wordt overgedragen.

• Overmatige ruwheid: Creëert luchtgaten die fungeren als thermische isolatoren, wat leidt tot ongelijkmatige smelting van de film, zwakkere hechting en verminderde afdichtingsintegriteit.
• Optieke oppervlaktetextuur: Maximaliseert het directe contactoppervlak, waardoor snelle thermische overdracht en consistente hechtingssterkte worden gegarandeerd.
• Overgepolijste afwerking: Risico op filmhechting of vacuümvergrendeling tijdens de kaakopeningscyclus, wat de doorvoer vertraagt.

Belangrijke parameters voor oppervlaktedafwerking voor afdichtingskwaliteit

Bij het optimaliseren van de afdichtingskaarten van traysealers gaat de impact van de oppervlaktedafwerking veel verder dan eenvoudige vergelijkingen tussen glad en ruw. Relying op basisparameters van het oppervlak leidt vaak tot onopgemerkte lekwegen, inconsistente warmteoverdracht en slechte hechtingssterkte. Om betrouwbare, hoge-snelheid verpakking te garanderen, moeten we verschillende specifieke micro-geometrieparameters evalueren.

Waarom Ra Alleen Niet Voldoende Is voor Sealing Kwaliteit

Ruwheid Gemiddelde (Ra) is de standaard industriemaatstaf, maar het vertelt slechts een deel van het verhaal. Ra berekent het rekenkundige gemiddelde van oppervlaktelagen, wat betekent dat een oppervlak met scherpe, agressieve pieken dezelfde Ra-waarde kan hebben als een oppervlak met afgeronde, ondiepe golven.

In afdichtingsoperaties veroorzaken scherpe pieken lokale drukstoten en filmuitval, terwijl diepe valleien kanalen achterlaten waar lekkages ontstaan. Voor hoogwaardig gereedschap kan uitsluitend vertrouwen op Ra grote oppervlaktedefecten op het afdichtingsvlak verbergen. Het gebruik van gerichte precisieoppervlakte-afwerking zorgt ervoor dat de micro-geometry overeenkomt met de specifieke eisen van uw verpakkingsfilm.

Rz en Rmax: Pieken-tot-dalen Ruwheidsdiepte

Hoewel Ra het gemiddelde meet, meten Rz (gemiddelde piek-tot-dal hoogte) en Rmax (maximale individuele piek-tot-dal diepte) extreme variaties over het kakenoppervlak:

• Hoge Pieken (Rmax): Concentreert afdichtingsdruk in kleine punten, met het risico op filmperforaties of het verbranden van dunne barrièrelagen.
• Diepe Valleien (Rz): Voorkomt volledige contact met flexibele films, waardoor microscopische holtes ontstaan die lekvrije verpakking ondermijnen.

Het beheersen van Rz en Rmax zorgt voor een consistente profiel diepte over de hele contactoppervlakte, waardoor lokale temperatuurdalingen worden voorkomen.

Rmr (Materiaalverhouding) en Contact Drukvlak

De Materiaalverhouding (Rmr), ook bekend als de draagvlakcurve, meet hoeveel vast oppervlak daadwerkelijk contact maakt met de verpakkingsfilm onder afdichtingsbelasting.

• Lage Rmr: Geeft aan dat de film slechts contact maakt met enkele hoge punten, wat de thermische overdracht beperkt en leidt tot zwakke afdichtingssterkte.
• Hoge Rmr: Geeft een vlak, plateau-achtig oppervlak aan dat maximale fysieke contactoppervlakte biedt, waardoor een uniforme warmteoverdracht en stabiele afdichtingsdruk over de hele rand van de tray worden gerealiseerd.

Oppervlakte Lay en Machinale Textuuroriëntatie

Oppervlakteleg verwijst naar de overheersende richting van de bewerkingssporen die tijdens de productie op het kaakvlak achterblijven:

• Parallelle Leg: Bewerkingslijnen die parallel lopen aan de rand van de tray creëren continue microscopische kanalen die gas- of vloeistoflekkages onder druk mogelijk maken.
• Perpendiculaire of Multi-Directionele Leg: Bewerkingslijnen die loodrecht of gekruist zijn ten opzichte van het afdichtingspad blokkeren continue paden, wat de kwaliteit van de verpakking en de afdichtingsintegriteit aanzienlijk verbetert.

Parameter	Primaire functie bij afdichting	Gericht effect op verpakking
Ra	Algemene oppervlakteruwheid gemiddeld	Basis kwaliteitscontrolemaatstaf
Rz / Rmax	Beheert extreme piekhogte en diepte van de valleien	Voorkomt filmdoorboring en micro-lekkages
Rmr	Meet de totale contactoppervlakte	Maximaliseert warmteoverdracht en drukgelijkheid
Oppervlakteleg	Definieert het richtingspatroon van de bewerking	Verwijdert lineaire lekpaden over de afdichting

Hoe de afwerking van het oppervlak de efficiëntie van de sluitbek inwerkt

De micro-topografie van het afdichtingsoppervlak bepaalt direct hoe effectief energie en kracht worden overgedragen op de verpakkingsfilm. Bij het optimaliseren van high-performance tray sealers, precisiecontrole over deze textuur elimineert operationele variabelen en stabiliseert de productie-output.

Verbetering van de thermische overdrachtsefficiëntie

Een nauwkeurig afwerkingsoppervlak minimaliseert microscopische luchtbellen tussen de kaken en de film. Dit maximaliseert warmteoverdrachtsefficiëntie, waardoor snelle, gelijke warmteoverdracht over het hele hechtingsgebied wordt gegarandeerd. Zonder deze micro-luchtbellen die als isolatie fungeren, bereikt het systeem de doeltemperaturen veel sneller, waardoor de totale cyclustijd wordt verkort.

Optimaliseren van de Verdelingsdruk van de afdichting

Microscopische pieken in de oppervlakteruwheid fungeren als lokale contactpunten onder belasting. Als de textuur inconsistent is, afdichtingsdruk verdeelt zich onregelmatig over de film. We ontwikkelen gespecialiseerde afdichtingsmodules met een uniforme topografie om een gelijkmatige mechanische kracht te garanderen, waardoor lokale dunne plekken of zwakke punten worden voorkomen.

Zorgen voor Lekkagevrije afdichtingen op Verpakkingsbakken

Het bereiken van lekvrije verpakking vereist de volledige eliminatie van micro-kanalen die gas of vloeistof omzeilen.

• Consistente Oppervlakte Stroom: Geleide ruwheid maakt het mogelijk dat de gesmolten filmlaag gelijkmatig stroomt.
• Micro-Caviteit Vulling: Het plastic vult precies de kakenprofiel perfect.
• Foutpreventie: Elimineert de verborgen valleien die trage lekkages veroorzaken, waardoor het algehele verpakkingskwaliteit.

Invloed op afdichtbreedte en hechtingssterkte

De relatie tussen de serratiepatroon en het oppervlak Ra-waarde heeft directe invloed op de uiteindelijke hermetische hechtingssterkte. Een geoptimaliseerde afwerking reguleert de laterale stroom van de gesmolten polymeer. Deze stabilisatie behoudt een consistente afdichtbreedte en zorgt voor hoogwaardige, barstbestendige verbindingen die de eisen van distributie weerstaan.

Veelvoorkomende oppervlakteafwerkingsfouten en afdichtingsproblemen

Volgens onze ervaring kunnen zelfs kleine oppervlaktefouten op de afdichtingskaken van traysealers een hele verpakkingslijn verstoren. Wanneer het contactoppervlak verslechtert, lijden warmtecontact en drukverdeling onmiddellijk, wat leidt tot kostbare stilstand en afval.

Oppervlakte-slijtage, krassen en fysieke schade

Herhaald mechanisch vastklemmen en ernstige thermische belasting nemen onvermijdelijk een tol op het afdichtingsoppervlak. Krassen, insnijdingen en putjes verstoren de precieze micro-geometry van het kakenoppervlak, waardoor micro-kanalen ontstaan waar gas en vloeistoffen ontsnappen.

• Micro-kanaallekkages: Lineaire krassen voorkomen volledige filmfusie, wat leidt tot trage lekkages.
• Lokaal drukverlies: Diepe insnijdingen verlagen de lokale afdichtingsdruk, waardoor koude plekken ontstaan langs de rand van de tray.
• Wrijvingstoename: Oppervlaktebeschadiging verhoogt de wrijving tegen de deklapfilm, wat schuif en vervorming veroorzaakt.

Vervang beschadigde onderdelen door precisie-ingenieerde industriële slijtdelen herstelt de uniforme oppervlakteruwheid en beschermt de verpakkingskwaliteit.

Materialenophoping en Contaminatie

Filmharsen, gesmolten polymeren en productresten blijven vaak plakken aan niet-onderhouden afdichtkaken. Deze ophoping vult de vervaardigde oppervlaktextuur op, waardoor een gekalibreerde afwerking verandert in een oneffen, geïsoleerd barrière.

Contaminatie-effect	Operationele impact	Resultaat van afdichtingsfout
Thermische Isolatie	Vuil verhindert directe warmteoverdracht	Zwakke afdichtingsbinding en niet-afgesloten filmzones
Hoge-druk hotspots	Gekoolde resten creëren lokale hoge punten	Puncties of scheuren in dunne deklagenfilms
Hechtingsweerstand	Gesmolten polymeer blijft aan het kakenoppervlak plakken	Mandje optillen, film verkeerd gevoed en afdichtingsvervorming

Het regelmatig aanpakken van ophoping is cruciaal voor het behouden van de thermische overdrachtsefficiëntie en het leveren van consistente, lekvrije verpakkingen.

Instelling- en uitlijningsproblemen

Zelfs een perfecte afwerking kan niet compenseren voor een onjuiste kakeninstelling. Wanneer de afdichtkaken niet parallel staan, concentreert de afdichtingsdruk ongelijk, waardoor de contactoppervlakte vervormt en de lokale slijtage versnelt.

• Ongelijke belastingverdeling: Over-comprimeert film aan één zijde terwijl de tegenovergestelde zijde onder-sealed wordt.
• Beschadiging van het snijprofiel: Misalignering van sluitkrachten verplettert te vroeg fijne snijpatronen.
• Versnelde slijtage van gereedschap: Scheve krachten creëren geconcentreerde wrijvingszones.

Het monitoren van mechanische uitlijning naast het analyseren van slijtraces en gecoate componenten zorgt ervoor dat uw gereedschap langdurige duurzaamheid en gebalanceerde prestaties levert.

Ontwerp van het afdichtingsgewricht en materiaalkeuze

Het ontwerpen van hoogpresterende afdichtingsgewrichten voor traysealers komt neer op het afstemmen van het basismetaal, micro-afwerking en beschermende coatings direct op de eisen van uw specifieke verpakkingslijn.

Selectie van gewrichtsmaterialen en oppervlaktecoatings

Het kernmetaal bepaalt de thermische respons en structurele duurzaamheid. We gebruiken vaak hoogwaardig aluminium afdichtingsgewrichten voor hun uitzonderlijke thermische overdrachtsefficiëntie en snelle opwarmtijden. Voor zware reinigingsomgevingen of voedsellijnen met hoge corrosie, bieden robuuste roestvrijstalen gereedschapscomponenten de kracht die nodig is om voortdurende, zware afdichtingsdruk te weerstaan.

Het toepassen van gespecialiseerde oppervlaktebehandelingen op het afdichtingsvlak voorkomt filmvastzitten en thermische degradatie:

Materiaal	Oppervlaktebehandeling / Coating	Primair voordeel
Aluminium	Hard Anodiseren met PTFE	Hoge warmteoverdracht, anti-kleef, uitstekende slijtvastheid
Roestvrij staal	PVD / Hard Chrome	Extreme duurzaamheid, gemakkelijke reiniging, corrosiebestendigheid
Gereedschapsstaal	Electroless Nickel	Uniforme hardheid over complexe profielen, slijtagevermindering

Integratie van insnijdingsprofielen en oppervlakteafwerking

Een scherpe insnijdingspatroon leidt de mechanische afdichtingsdruk door de verpakkingsfilm om betrouwbare, lekvrije verpakking te garanderen. Echter, de fijne oppervlakteruwheid binnen die insnijdingen bepaalt hoe gelijkmatig de warmte over het filmcontact wordt overgedragen.

• Grove bewerkingsafwerking: Gereedschapsmerken laten kleine luchtgaten achter in de groeven, wat leidt tot ongelijkmatige warmtecontacten en zwakke afdichtplekken.
• Gepolijste profieldalingen: Zorgt voor volledige contact met de trayfilm voor een gelijkmatige smelting en sterkere afdichtingsintegriteit.
• Gecontroleerde piekradiussen: Verzacht ultra-scherpe pieken zodat het insnijdingspatroon niet door de dunne filmlagen prikt of verzwakt.

Aanpassen van afwerkingsparameters aan traymaterialen

Verschillende traypolymeren reageren uniek op de textuur van het afdichtingsoppervlak. Het afstemmen van uw Ra-waarde op het traysubstraat voorkomt smeltonderbreking en zorgt voor een optimale hechting.

• Polypropyleen (PP) trays: Presteert het beste met een middelmatige textuurafwerking (Ra 0.8 – 1.6 µm) om grip en een schone filmafgifte in balans te houden.
• CPET / APET Bakjes: Vereist een fijnere contactoppervlakte-afwerking (Ra 0.4 – 0.8 µm) om direct warmtecontact te maximaliseren voor stevigere afdichtlagen.
• Foliet & Barrière Gelabelde Bakjes: Vraagt fijne micro-afwerkingen om doorboring van delicate barrièrelagen onder klemkracht te voorkomen.

Beste Praktijken voor Onderhoud van Sealingskaakoppervlakken

Het behouden van de precieze afwerking op de sealingskaak is cruciaal voor langdurige verpakkingskwaliteit en consistente warmteoverdracht. Zonder goed onderhoud wordt ophoping van contaminatie en mechanische slijtage snel de aansluitingsoppervlakte-afwerking, aantasten, wat leidt tot afdichtingslekken en onnodige stilstand van de lijn.

Juiste Reinigingsprotocollen om Oppervlakte-Aantasting te Voorkomen

Het voorkomen van slijtage van het oppervlak vereist consistente, zorgvuldige reinigingsprotocollen die zijn afgestemd op precisie-verpakkingsonderdelen:

• Vermijd Schurende Gereedschappen: Gebruik nooit stalen draadborstels of agressieve schuurpads die de afdichtingskant of de ontworpen Ra-waarde.
• Warm schoonmaken met zachte gereedschappen: Gebruik zachte koperen schrapers of niet-schurende synthetische pads terwijl de kaken warm zijn om veilig zacht geworden plasticresten te verwijderen.
• Gebruik Veilige Oplossingen: Gebruik voedselveilige oplosmiddelen die ontworpen zijn om verbrande filmophopingen op te lossen zonder beschermende oppervlaktelaag te verwijderen.
• Handhaaf Shift-End Wipedowns: Reinig afsluitingsoppervlakken aan het einde van elke productcyclus om residu-koolstofvorming te voorkomen die de oppervlaktroebeling.

Gebruik Koolstofafdrukken om de Gezondheid van het Oppervlak te Inspecteren

Visuele inspecties missen vaak micro-pitting en subtiele klemmenmisalignatie. Koolstofafdruktesten bieden een directe, duidelijke momentopname van afdichtingsdruk verdeling over de hele contactzone.

• Uitvoering: Plaats een stuk koolstofpapier tussen twee vellen gewoon papier over de klemlengte en laat de machine cyclus onder standaard afsluitdruk uitvoeren.
• Analyse: Inspecteer de resulterende afdruk op lichte vlekken of gebroken lijnen. Ongelijkmatige drukoverdracht benadrukt slijtage van het oppervlak, vervorming of beschadigde gebieden binnen de serratiepatroon.

Integratie van koolstofpapiertesten in een reguliere kwaliteitsinspectie routine helpt kleine slijtage te detecteren voordat deze leidt tot een compromitterende, niet-lekkende verpakking.

Preventieve Opknap- en Vervangingsrichtlijnen

Het vaststellen van duidelijke operationele drempels zorgt voor consistente warmteoverdrachtsefficiëntie en verlengt de levensduur van gereedschap:

Actie	Actie Trigger	Standaardprotocol
Oppervlaktelaag Hercoating	Vroege niet-klevende slijtage of lichte oppervlaktedruk	Maak grondig schoon en breng voedselveilige niet-klevende coatings opnieuw aan voordat onbewerkt metaal wordt blootgesteld.
Precisie Renovatie	Gaten in koolstofafdruk of kleine microkrassen	Precisie opnieuw slijpen van de kaakzijde om vlak contact te herstellen terwijl de oorspronkelijke dimensionale toleranties behouden blijven.
Kaakvervanging	Diepe oppervlakteschrammen, door hitte vervormde kaken of tolerantieverlies	Vervang de afdichtingskaakset volledig om betrouwbare hechtingssterkte en afdichtingsgeometrie te garanderen.
