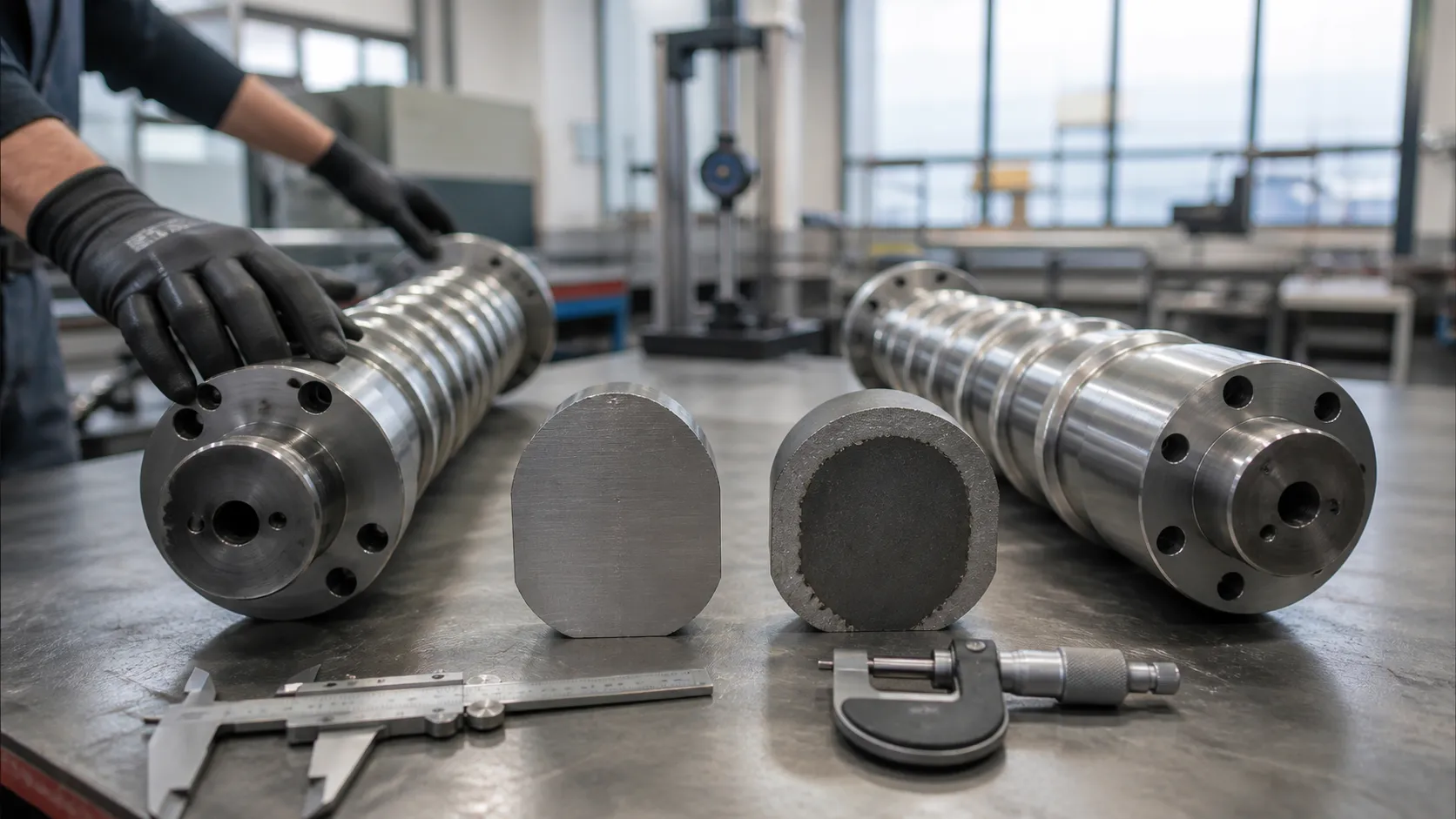

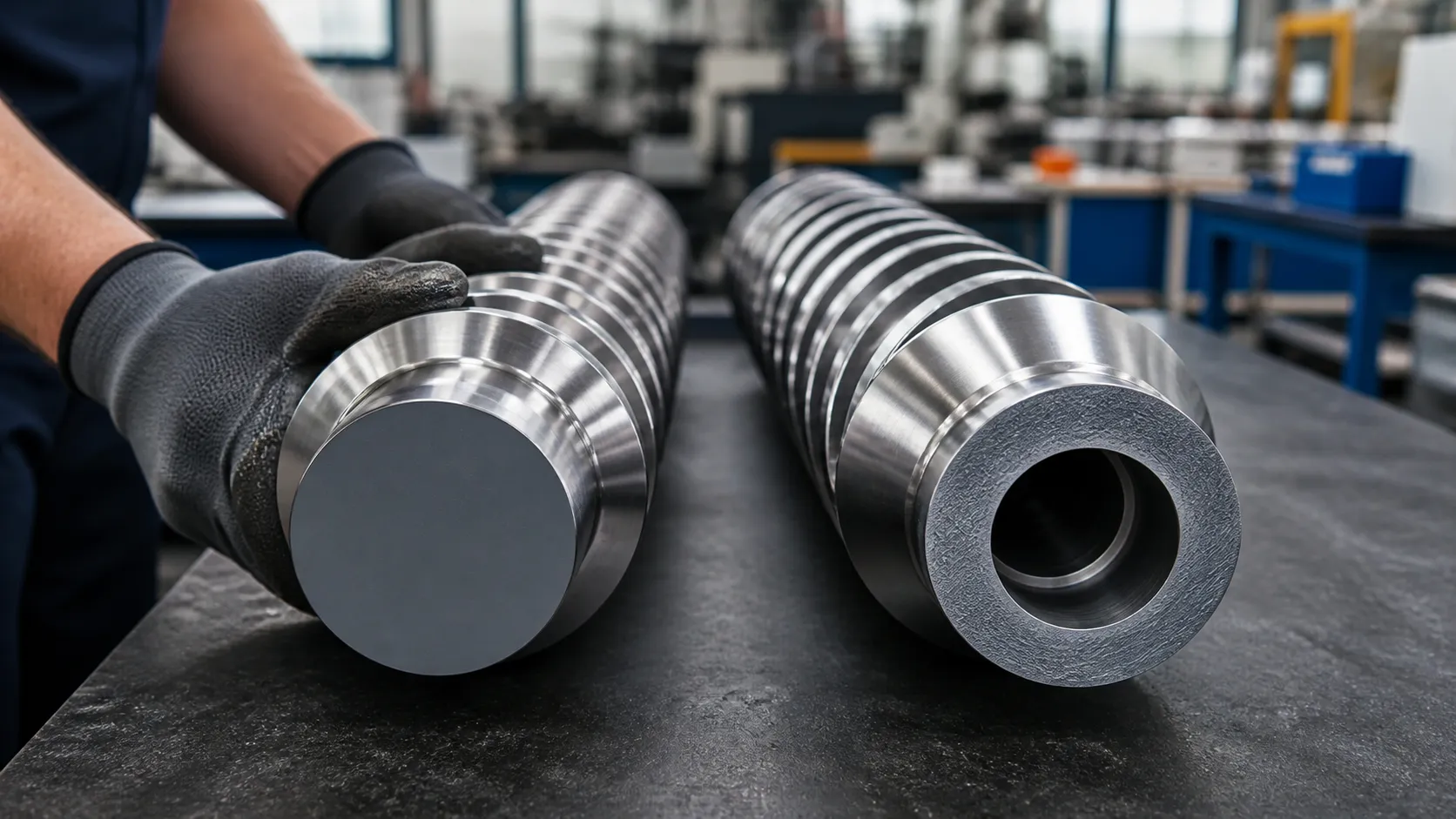

Průchodové vs. povrchové kalení pro hřídele extrudérů – průvodce

Pochopení metod kalení oceli pro hřídele extrudérů

Hřídele extrudérů pracují pod náročnými kombinacemi točivého momentu, tření, kontaktu s abrazivními produkty, tepelným cyklováním a vystavením mytí. Volba mezi povrchovým kalením a a průchodovým kalením.

určuje, jak hřídel zvládá povrchové opotřebení, nárazy a strukturální napětí během své životnosti.

Pro výrobce originálního vybavení (OEM) pro potravinářské, nápojové a obalové stroje musí být strategie tepelného zpracování hodnocena spolu s geometrií hřídele, základním materiálem, požadavky na obrábění, sanitárním dokončováním a konečnou kontrolou tolerancí.

Co je povrchové kalení? Povrchové kalení.

vytváří tvrdou, opotřebení odolnou vnější vrstvu, přičemž si zachovává relativně houževnatější a tvárnější jádro. Tento přístup povrchového kalení se běžně volí tam, kde hřídel čelí opakovanému oděru, kontaktnímu opotřebení, rýhování nebo zadírání.

Zkalená vrstva chrání pracovní plochy, zatímco vnitřní část pomáhá absorbovat nárazy a odolávat křehkému selhání při proměnlivém zatížení. Hřídele s povrchovým kalením mohou být vhodné pro vytlačovací prostředí zahrnující abrazivní materiály, mokré kaše nebo častý mechanický kontakt.

• Klíčové vlastnosti zahrnují: Tvrdý vnější povrch
• pro zlepšení odolnosti proti opotřebení Houževnatější jádro
• pro tlumení nárazů a odolnost proti nárazům
• Požadavky na tepelné zpracování, které musí být koordinovány s finálním CNC obráběním a rozměrovou kontrolou

Co je prokalování?

Prokalování vytváří rovnoměrnější profil tvrdosti napříč průřezem hřídele. Namísto koncentrace tvrdosti v blízkosti povrchu tato metoda zpevňuje celý průměr součásti.

U hřídelí extrudérů vystavených trvalému torznímu zatížení může prokalování zajistit konzistentní mechanickou pevnost v těle hřídele. Často se zvažuje pro těžké konstrukce, kde je strukturální napětí rozloženo po celé sekci.

Zkalená vrstva chrání pracovní plochy, zatímco vnitřní část pomáhá absorbovat nárazy a odolávat křehkému selhání při proměnlivém zatížení. Hřídele s povrchovým kalením mohou být vhodné pro vytlačovací prostředí zahrnující abrazivní materiály, mokré kaše nebo častý mechanický kontakt.

• Rovnoměrná tvrdost napříč průměrem hřídele
• Zvýšená odolnost proti vysokému torznímu zatížení napříč celým průřezem
• Silná volba pro hřídele pracující pod konstantním strukturálním napětím
• Finální obrábění a ověření tolerance nutné po tepelném zpracování pro zachování přesnosti dosednutí

In prokalování vs. povrchové kalení pro hřídele extrudérů, praktické rozhodnutí spočívá v tom, zda aplikace vyžaduje maximální ochranu proti opotřebení povrchu s houževnatostí jádra, nebo rovnoměrnější pevnost v celé hřídeli.

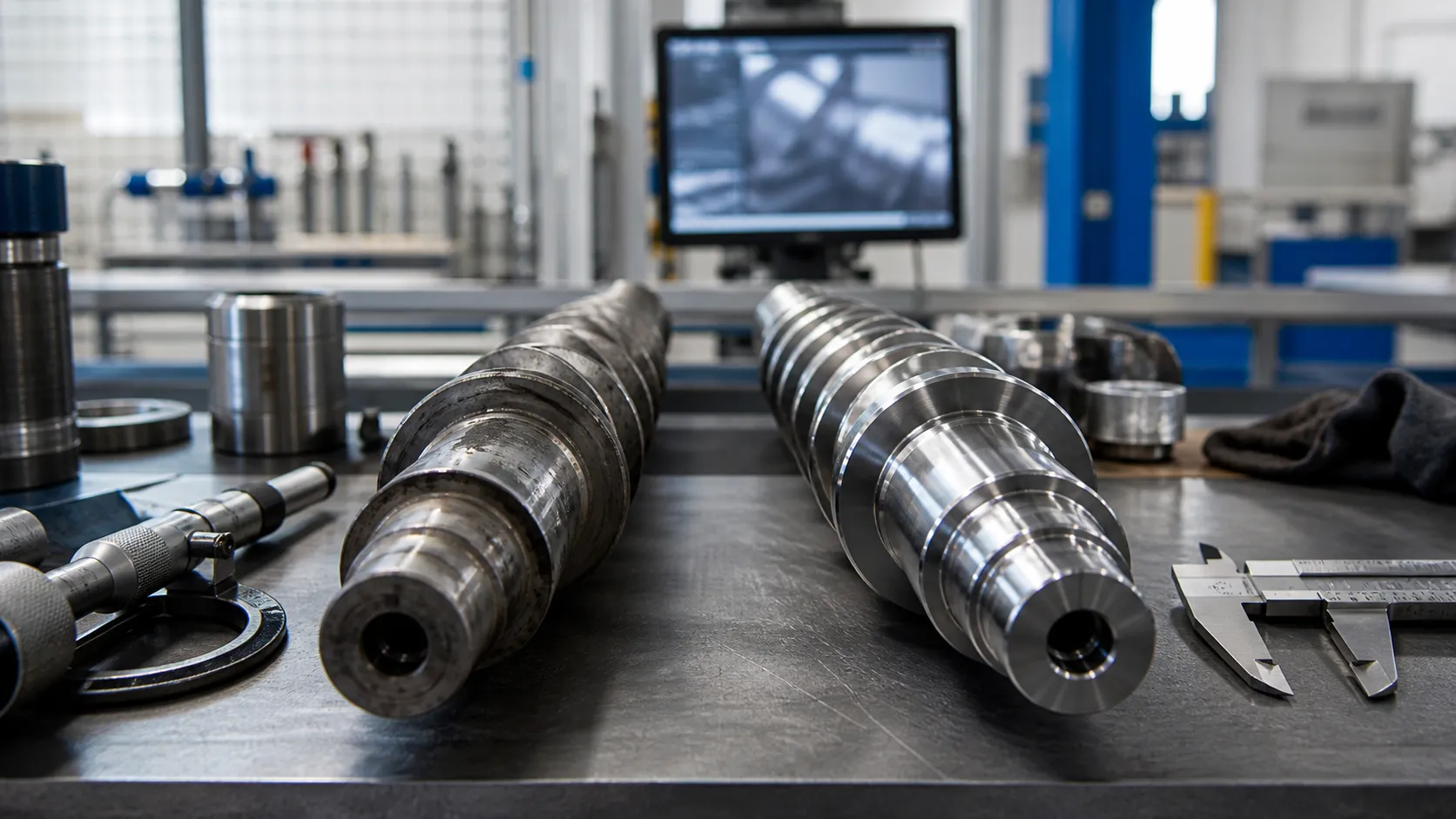

Klíčové rozdíly mezi povrchovým kalením a prokalováním

Povrchové kalení a prokalování vytvářejí různé profily tvrdosti. Před výběrem procesu posuzujeme zatížení hřídele, podmínky opotřebení, materiál a požadované konečné úpravy.

Hloubka a profil tvrdosti

Povrchové kalení je obecně vhodné pro problémy s opotřebením povrchu, zatímco prokalení podporuje strukturální pevnost v celém průřezu.

Tuhost a tvárnost jádra

Povrchově kalená hřídel kombinuje povrch odolný proti opotřebení s tužším, tvárnějším jádrem. Tato struktura může pomoci zvládat nárazové zatížení a zároveň chránit pracovní povrch.

Prokalená hřídel má rovnoměrnější profil tvrdosti. Může poskytovat konzistentní odolnost proti torznímu namáhání, ale konečná rovnováha mezi tvrdostí a houževnatostí závisí na materiálu a specifikaci tepelného zpracování.

Výběr materiálu a kompatibilita

Výběr materiálu musí odpovídat požadovanému výkonu hřídele a hygienické aplikaci. Zvažujeme možnosti jako:

• Nerezová ocel 304
• Nerezová ocel 316L
• Legované oceli, pokud jsou specifikovány návrhem
• Jiné ověřené materiály na základě aplikace

Zvolená metoda kalení by měla být posouzena společně s obsahem uhlíku, složením slitin, tloušťkou průřezu a požadovanou povrchovou úpravou. Pro potravinářské a obalové stroje může být také vyžadována pasivace, elektrolytické leštění nebo speciální potravinářské leštění.

Pro abrazivní aplikace, jako je zpracování krmiva pro domácí zvířata, lze návrh hřídele přezkoumat spolu s dráhy opotřebení pro krmivo pro zvířata a komponenty s DLC povlakem pro podporu komplexního přístupu k řízení opotřebení.

Složitost a náklady procesu

Nitridování obvykle vyžaduje přísnější kontrolu vlastností povrchové vrstvy a jádra. Prokalování vyžaduje konzistentní úpravu celé sekce hřídele. V obou případech je třeba před finálním CNC obráběním zvážit deformace a rozměrové změny.

Používáme DFM hodnocení k přizpůsobení metody kalení:

• Geometrie hřídele a tloušťka průřezu
• Požadovaná tolerance a soustřednost
• Certifikace materiálu
• Potřeby následného obrábění
• Požadavky na sanitární povrchovou úpravu

Konečné náklady závisí na materiálu, geometrii, množství, požadavcích na tepelné zpracování a rozsahu kontroly. Revize založená na výkresu poskytuje nejspolehlivější základ pro plánování výroby a cenovou nabídku.

Význam tepelného zpracování u hřídelí extrudérů

Tepelné zpracování je klíčovým inženýrským rozhodnutím pro hřídele extrudérů používané v potravinářských, krmivářských, nápojových a obalových systémech. Správná metoda pomáhá hřídeli zvládat abrazivní kontakt, opakovaný točivý moment, tepelné cyklování a vystavení mytí, přičemž si zachovává přesnost potřebnou pro spojené komponenty. V prokalování vs. povrchové kalení pro hřídele extrudérů, prioritou je přizpůsobit profil tvrdosti skutečnému provoznímu zatížení spíše než aplikovat univerzální proces.

Odolnost proti opotřebení a abrazi

Hřídele extrudérů mohou čelit nepřetržitému tření od zpracovávaných materiálů, protilehlých dílů a abrazivních médií. Správně zvolené tepelné zpracování zlepšuje zhoršení odolnosti proti opotřebení , tam kde je to nejvíce potřeba, snižuje povrchové škrábance, zadírání a předčasné opotřebení v oblastech s vysokým kontaktem.

Pro hřídele vystavené abrazivním složkám krmiva pro domácí zvířata nebo mokrým kaším může povrch kalený na povrchu poskytnout odolnou vnější vrstvu a zároveň zachovat tvárnější jádro. Tento přístup lze zvážit spolu s účelově vyrobenými tvrzených hřídelí extruderu pro zařízení na krmivo pro domácí mazlíčky při hodnocení výkonu proti opotřebení a provozních podmínek hřídele.

Po tepelném zpracování používáme přesné CNC soustružení a 5osé obrábění k dokončení kritických rozměrů, následované sanitární povrchovou úpravou, kde je to požadováno. To podporuje hladké povrchy, které se snadněji čistí a lépe se hodí pro náročné mycí prostředí.

Tlaková pevnost a odolnost proti únavě

Hřídele extrudéru přenášejí trvalou rotační sílu, často při proměnlivém zatížení. Tepelné zpracování ovlivňuje, jak hřídel reaguje na kroucení, rázové zatížení a dlouhodobé cyklické namáhání. Prokalená hřídel vykazuje rovnoměrnější tvrdost napříč svým průřezem, což zajišťuje vysokou pevnost po celém průměru hřídele při náročných aplikacích s vysokým točivým momentem.

Povrchové kalení poskytuje jinou rovnováhu: tvrdý vnější povrch pro otěr při kontaktu a houževnatější vnitřní jádro, které může pomoci absorbovat nárazy. Preferovaná metoda závisí na geometrii hřídele, tloušťce průřezu, základním materiálu a provozním cyklu.

Tyto faktory posuzujeme během hodnocení DFM a hotové rozměry ověřujeme pomocí CMM měření a dokumentovaných kontrol kvality. U hřídelí a souvisejících součástí vystavených trvalému kontaktu a tření, naše CNC obráběné otěruvzdorné díly jsou vyráběny pro zajištění spolehlivé montáže, řízených tolerancí a sledovatelné manipulace s materiálem.

Prokalování vs. povrchové kalení u hřídelí extrudérů

Metoda kalení přímo ovlivňuje, jak hřídel extrudéru zvládá opotřebení, točivý moment, nárazy a opakované vystavení mytí. V prokalování vs. povrchové kalení pro hřídele extrudérů, správná volba závisí na tom, zda je primárním rizikem hřídele poškození povrchu nebo napětí v celém jejím průřezu.

Výkonnostní charakteristiky povrchově kalených hřídelí

Povrchově kalené hřídele kombinují tvrdou vnější vrstvu s houževnatějším vnitřním jádrem. Tato struktura je vhodná pro hřídele, kde jsou hlavními obavami abrazivní kontakt s produktem, povrchové škrábání a zadírání.

Klíčové výkonnostní výhody zahrnují:

• Vysoké zhoršení odolnosti proti opotřebení na čepu, drážkách, perových drážkách a jiných kontaktních plochách
• Lepší odolnost proti abrazi od náročných médií, včetně mokrých kašovitých produktů a produktů pro krmivo pro domácí zvířata
• Duktilní jádro, které pomáhá absorbovat nárazy a snižuje riziko křehkého lomu
• Silná vhodnost pro aplikace s vysokým opotřebením, kde povrch čelí opakovanému tření

Povrchové kalení může pomoci zachovat povrchy hřídelí při zachování houževnatosti jádra při rázovém zatížení. Konečné obrábění a sanitární dokončování zůstávají po tepelném zpracování důležité, zejména tam, kde jsou vyžadovány přesné spoje a čistitelné povrchy. Naše zkušenosti s obráběním opotřebovacích drah pro krmivo pro domácí zvířata odrážejí důležitost přizpůsobení ochrany proti opotřebení abrazivním zpracovatelským podmínkám.

Výkonnostní charakteristiky prokalených hřídelí

Prokalené hřídele mají rovnoměrnější profil tvrdosti napříč celým průměrem hřídele. Obvykle se vybírají, když hřídel musí přenášet vysoké torzní zatížení a strukturální napětí v celé své tloušťce průřezu.

Klíčové výkonnostní výhody zahrnují:

• Konzistentní pevnost v celém průřezu
• Vyšší odolnost proti torzní deformaci při vysokých točivých momentech
• Spolehlivá únavová pevnost při opakovaném zatížení během dlouhých výrobních cyklů
• Vhodný výkon pro hřídele pro těžké provozy vystavené široce rozloženému mechanickému namáhání

U kalených hřídelí extrudérů musí být tepelné zpracování koordinováno se složením slitiny, geometrií hřídele a konečnými požadavky na toleranci. Používáme CNC soustružení, 5osé obrábění a kontrolu CMM k podpoře konečných rozměrů až do ±0,002 mm, včetně kritických prvků hřídele, které vyžadují přesné soustřednost a kontrolu lícování.

Jak vybrat správnou metodu kalení pro hřídele extrudérů

Výběr mezi celoplošným kalením a povrchovým kalením pro hřídele extrudérů začíná skutečným zatížením, podmínkami opotřebení, požadavky na materiál a potřebami konečné úpravy. Tyto faktory přezkoumáváme během hodnocení DFM, aby přístup k tepelnému zpracování podporoval jak provozní výkon, tak konečné tolerance CNC obrábění.

Hodnocení provozního točivého momentu a zatížení

Celoplošné kalení je obecně vhodné pro hřídele vystavené vysokým, konzistentním torzním zatížením po celém průměru. Jeho rovnoměrný profil tvrdosti může podporovat pevnost v celé sekci, čímž pomáhá hřídeli odolávat deformaci za náročných provozních podmínek.

Povrchové kalení je často vhodnější, když se současně vyskytuje nárazové zatížení a kontaktní povrch. Kalená vnější vrstva odolává poškození kontaktem, zatímco houževnatější jádro může pomoci absorbovat nárazy. Průměr hřídele, tloušťka průřezu, drážky, drážkování a další prvky koncentrující napětí by měly být před výběrem cesty tepelného zpracování přezkoumány.

Analýza zpracovatelského prostředí a opotřebení materiálu

Zpracovatelské prostředí má přímý vliv na výběr kalení. Abrazivní přísady, mokré kaše, opakovaný kontakt s produktem a vystavení mytí mohou zvýšit potřebu odolnosti povrchu proti opotřebení. Hřídele s povrchovým kalením mohou být vhodné tam, kde vnější povrch čelí častému otěru nebo zadírání.

Pro krmivo pro zvířata a jiné abrazivní vytlačovací práce by měl být design hřídele zvážen spolu s geometrií šneku a výběrem materiálu. Náš průvodce k návrhu dávkovacích šroubů pro abrazivní krmivo nastíňuje klíčové faktory opotřebení v těchto aplikacích.

Pokud platí požadavky na potravinářskou kvalitu, vybraný materiál a proces konečné úpravy musí zůstat kompatibilní se sanitárním použitím. Pracujeme s ověřenými materiály včetně nerezové oceli 304, nerezové oceli 316L, hliníku, PEEK, POM a UHMW-PE, s možnostmi konečné úpravy, jako je pasivace, elektrolytické leštění a potravinářské leštění, kde je to relevantní.

Vyvážení životnosti komponent a výrobních nákladů

Správná volba není jen ta nejtvrdší hřídel. Odolná hřídel extrudéru potřebuje správnou rovnováhu povrchové tvrdosti, houževnatosti jádra, únavové pevnosti, požadavků na obrábění a výrobních nákladů.

• Zvolte celoplošné kalení když jsou hlavními prioritami pevnost v celém průřezu a odolnost proti trvalému točivému momentu.
• Zvolte povrchové kalení kdy jsou důležitější odolnost povrchu proti oděru a rázově odolné vlastnosti jádra.
• Naplánujte obrábění po tepelném zpracování kdy kritické dosedací plochy, soustřednost nebo složité prvky hřídele vyžadují přesné dokončování.
• Včas potvrďte požadavky na kontrolu pro sladění tepelného zpracování, finálního obrábění a protokolování CMM.

Naše procesy CNC soustružení a 5osého obrábění podporují přesné dokončování s tolerancemi až ±0,002 mm. U hřídelí se složitou geometrií, 5osé CNC obrábění pro komponenty potravinářských strojů může pomoci zachovat přesné vztahy mezi prvky po tepelném zpracování.
