Допуск наполнительного сопла при необходимости точности до 5 микрон

Понимание допуска наполнительного сопла

Что такое допуск наполнительного сопла?

Допуск наполнительного сопла относится к допустимому пределу отклонения физических размеров дозирующего сопла, включая внутренний диаметр сопла, концентричность и длину выходного отверстия. В системах дозирования жидкостей этот параметр напрямую определяет, насколько предсказуемо жидкости, гели или пасты проходят через сопло. Соблюдение строгих размерных границ во время производства гарантирует постоянную гидродинамику для каждого изготовленного изделия.

Точность, прецизионность и допуск при производстве сопел

In прецизионное производство, три различных показателя определяют эффективность дозирования:

• • Точность: Насколько фактические физические размеры или объемы дозирования соответствуют заданному целевому дизайну.
  • Прецизионность: Повторяемость подачи жидкости в течение миллионов непрерывных производственных циклов.
  • Допуск: Определенное производственное отклонение, допустимое при обработке с жесткими допусками.

Метрическая система	Определение	Прямое влияние на дозирование
Точность	Соосность цели	Устраняет систематическое переполнение или недолив
Точность	Повторяемость	Гарантирует идентичную подачу от цикла к циклу
Допуск	Конструктивно заданная граница	Контролирует физический размерную точность и зазор

Стандартные допуски против жестких допусков

Выбор соответствующего уровня допуска балансирует производительность подачи жидкости с производственной сложностью.

• • Стандартные допуски (±0,02 мм до ±0,05 мм): Идеально подходит для общих приложений макродозирования, таких как напитки, бытовые чистящие средства и промышленные химикаты в больших объемах, где допустимы незначительные объемные вариации.
  • Жесткие допуски (±0,005 мм): Разработаны для микродозирования и высокоточных применений, где точная сборка зазора, стабильная скорость потока и абсолютная объемная повторяемость необходимы для устранения отходов и предотвращения брака.

Почему допуск сопла критически важен при дозировании жидкостей

При автоматическом розливе сопло является конечной точкой контроля вашего жидкого продукта. Когда вы выполняете высокоскоростные операции или дозируете дорогие формулы, допуск сопла для розлива определяет, будет ли ваша линия работать плавно или будет терять прибыль из-за перелива продукта и незапланированных остановок.

Обеспечение стабильного объемного дозирования

Поведение жидкости внутри сопла сильно зависит от точной внутренней геометрии. Даже микроскопические вариации внутреннего канала нарушают динамику потока и давление жидкости:

• • Постоянство диаметра канала: Отклонение всего на несколько микрон изменяет площадь поперечного сечения, создавая неравномерные скорости потока в многоголовочных линиях розлива.
  • Целевая повторяемость: Высокий размерную точность гарантирует, что каждый цикл дозирует точный целевой объем без постоянной перекалибровки оператором.
  • Равномерное падение давления: Выравнивание внутреннего сопротивления потоку обеспечивает полную сбалансированность многоканального дозирования от первой емкости до последней.

Предотвращение перелива и потерь материала

Перелив продукта — это скрытый центр затрат. Когда размеры сопел варьируются, операторы часто устанавливают базовые объемы розлива выше необходимого, просто чтобы гарантировать, что ни одна бутылка не окажется ниже установленного минимального предела.

Жесткие, точные монтажные системы — такие как те, что построены с использованием изготовленных на заказ анодированных креплений и кронштейнов для OEM-упаковки— идеально выравнивают сопла. Сочетание жесткого позиционирования с точными внутренними размерами сопла позволяет точно достигать целевых весов, экономя тысячи долларов на потерянной жидкости за один производственный цикл.

Минимизация капель, утечек и простоев

Неправильные допуски внутри пути прохождения жидкости вызывают плохой контроль поверхностного натяжения на кончике, что приводит к каплям после дозирования, образованию нитей и отказу уплотнения.

Проблема дозирования	Первопричина	Решение для точной механической обработки
Капание и подтекание	Неправильная геометрия наконечника или некорректная зазор	Резкие, точные отсечки жидкости с гладкими внутренними отверстиями
Утечки уплотнений	Ослабленный сборка зазора на сопрягаемых компонентах	Седла клапанов с жесткими допусками и гладкая микрообработка
Частые простои на очистку	Остаточное накопление жидкости на внешней поверхности сопла	Конструкции с противокапельными выступами с точной толщиной стенок

Поддерживая внутренние каналы гладкими и плотными — во многом так же, как надежные Клапанные коллекторы из стали 316L для линий напитков предотвращают утечки в санитарных системах перекачки — вы обеспечиваете чистую отсечку, предотвращаете загрязнение тары и поддерживаете работу ваших машин без постоянных протирок.

Факторы, влияющие на допуски наполнительных сопел

Достижение и поддержание сверхжесткого допуска наполнительного сопла требует контроля на каждом этапе проектирования, механической обработки и эксплуатации. Несколько критических факторов определяют, может ли сопло стабильно работать с точностью ±0,005 мм.

Методы механической обработки и производственная точность

Путь к микроточности начинается на производственном участке. Стандартные методы производства часто не справляются при создании узких размеров отверстий и сверхгладкой внутренней отделки.

• • Передовая механическая обработка: Достижение допуска ±0,005 мм основывается на прецизионном швейцарском точении, микро-ЭДМ (электроразрядная обработка) и ультраточном ЧПУ-фрезеровании.
  • Целостность поверхности: Высокоточное производство устраняет внутренние микрозаусенцы и дефекты поверхности, вызывающие турбулентность жидкости или неравномерные потоки.
  • Внутренняя геометрия: Строгий контроль процессов обеспечивает сохранение внутренней диаметр сопла и зазор точности во всех производственных партиях.

При производстве прецизионно спроектированных компонентов для разливочных машин, строгий контроль качества гарантирует, что каждая деталь соответствует критическим размерным спецификациям.

Выбор материала и тепловое расширение

Поведение материала под воздействием тепла и механических нагрузок напрямую влияет на долгосрочную стабильность размеров. Форсунка, идеально обработанная при комнатной температуре, может потерять свои допуски, если тепловое расширение изменит ее внутренние размеры во время работы.

• • Контроль теплового расширения: Материалы с низким коэффициентом теплового расширения — такие как нержавеющая сталь 316L, карбид вольфрама или керамика — предотвращают смещение размеров.
  • Допуск на стерилизацию: Материалы с низким коэффициентом расширения выдерживают высокотемпературные циклы без промывки (CIP) и промывки паром (SIP) без деформации.
  • Износостойкость: Закаленные материалы устойчивы к абразивному износу, сохраняя исходную геометрию отверстия на протяжении миллионов циклов дозирования.

Выбор правильного промышленный выбор материалов гарантирует, что ваша разливочная форсунка сохранит свою структурную целостность и точные допуски с течением времени.

Свойства жидкости, вязкость и рабочее давление

Физические характеристики дозируемой жидкости определяют, насколько чувствителен ваш процесс к незначительным отклонениям в допусках.

• • Жидкости с высокой вязкостью: Более вязкие жидкости требуют повышенного давления в линии, что усугубляет любые внутренние дефекты обработки или вариации диаметра.
  • Постоянство перепада давления: Точные диаметры отверстий поддерживают стабильное давление в линии, устраняя неожиданные скачки потока или объемные падения.
  • Продукты, чувствительные к сдвигу: Гладкие, высокоточные внутренние каналы снижают сдвиговое напряжение, защищая деликатные биологические жидкости, эмульсии и химические составы.

1. • Когда требуется допуск ±0,005 мм?

В то время как стандартные допуски подходят для массовых жидкостей, сверхточный допуск наполнительного сопла ±0,005 мм становится обязательным, когда незначительные вариации жидкости вызывают серьезные финансовые, безопасностные или эксплуатационные проблемы. Мы видим, что такой уровень точности производства требуется в нескольких критически важных отраслях, где на счету каждая капля.

Фармацевтическое и медицинское микродозирование

При наполнении фармацевтических препаратов точность дозировки не подлежит обсуждению. Наполнение флаконов, шприцев или ампул активными ингредиентами или вакцинами требует точного микродозирования.

• • Нулевой запас погрешности: Микроскопическое изменение диаметра сопла напрямую влияет на скорость и объем жидкости.
  • Соответствие нормативным требованиям: Поддержание размерной точности ±0,005 мм гарантирует, что каждая доза соответствует строгим стандартам безопасности FDA и мировым стандартам без дорогостоящих отбраковок партий.

Инкапсуляция в полупроводниковой и электронной промышленности

Нанесение клеев, проводящих паст и инкапсулирующих материалов на микрочипы и печатные платы не оставляет места для небрежного потока.

• • Плотные зазоры при сборке: Современная электроника имеет микроскопические зазоры, требующие точного размещения жидкости.
  • Предотвращение дефектов: Точная геометрия сопла предотвращает образование перемычек жидкости, короткие замыкания и захват воздуха при сборке компонентов высокой плотности.

Высокоскоростные автоматизированные упаковочные линии

При работе автоматизированных линий розлива с тысячами единиц в час незначительные гидравлические несоответствия быстро накапливаются.

• • Минимизация времени простоя: При высоком спросе отрасль упаковки, одинаковые размеры сопел обеспечивают прямолинейность и предсказуемость потоков жидкости.
  • Чистые срезы: Сверхточные допуски предотвращают образование нитей и капель между циклами розлива, сохраняя чистоту уплотнений и непрерывную работу конвейерных линий.

Розлив дорогостоящей химической и косметической продукции

Розлив премиальных продуктов, таких как элитные духи, концентрированные сыворотки или редкие химические реагенты, делает выход материала первостепенным приоритетом для бизнеса.

• • Контроль затрат: Перелив даже на долю капли снижает прибыльность продуктов с высокой маржой.
  • Воспроизводимые скорости потока: Использование высокоточных сопел, изготовленных с использованием надежных поставок комплектующих для упаковочного оборудования обеспечивает строгий объемный контроль, сохраняя прибыль на миллионах циклов розлива.

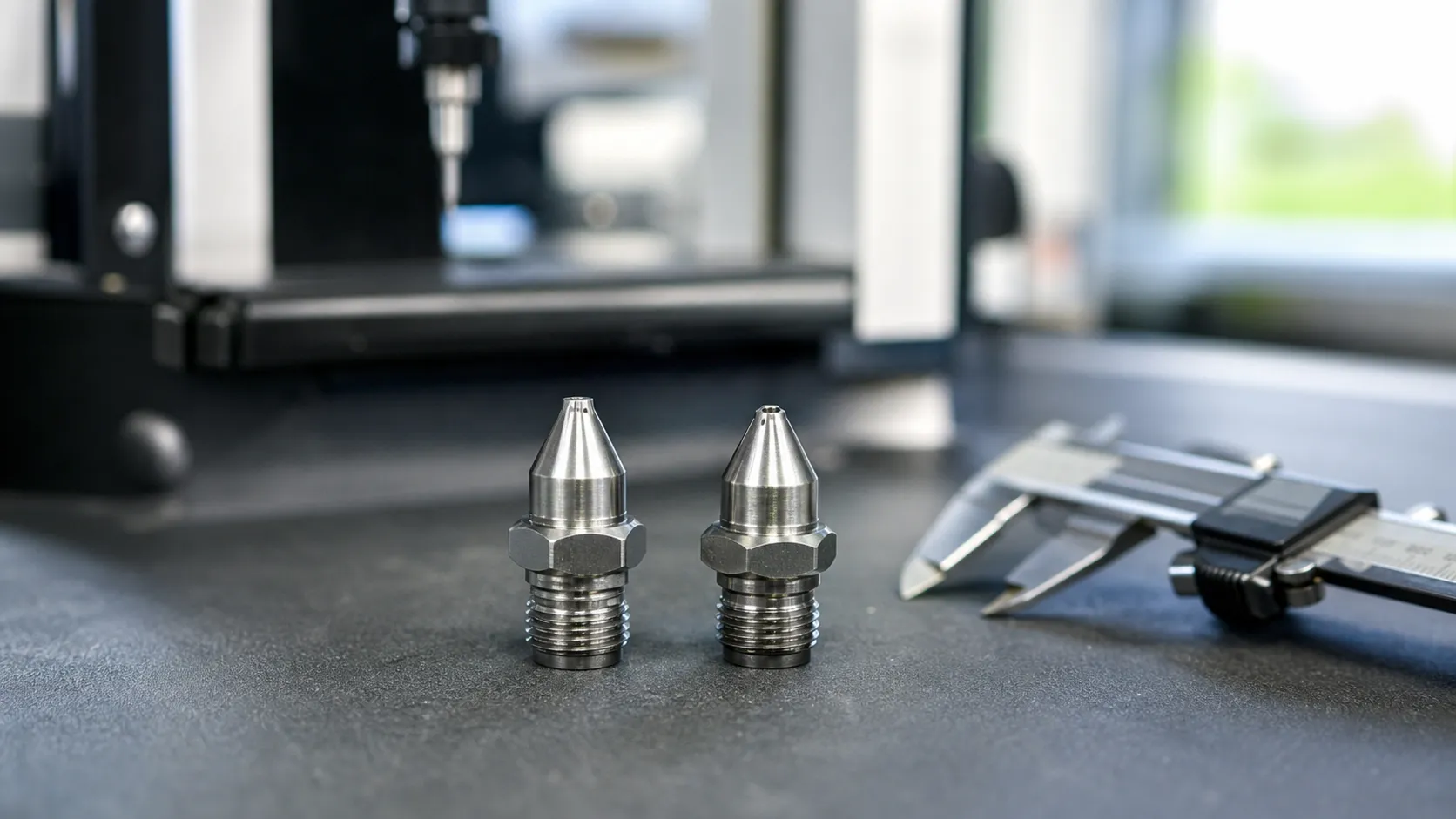

Преимущества высокоточных сопел для розлива ±0,005 мм

Поддержание допуск сопла для розлива до ±0,005 мм — это не просто производственное достижение, оно напрямую повышает эффективность розлива, качество продукции и срок службы системы. В операциях высокоскоростного и сверхточного розлива такой уровень точности трансформирует эффективность линии.

Превосходная стабильность скорости потока

Когда каждое отверстие сопла поддерживает точное диаметр сопла, гидродинамические вариации исчезают в многоголовочных системах розлива. Я вижу, как клиентские линии достигают непревзойденной повторяемости, как только они фиксируют этот уровень размерную точность.

Особенность	Стандартные допуски (±0,05 мм)	Точность допусков (±0,005 мм)
Дрейф расхода	Переменная между головками	Практически нулевое отклонение
Объемный выход	Более высокая погрешность	Максимальный выход сырья
Баланс давления	Требует частой регулировки	Самобалансирующиеся линии подачи жидкости

Устранение турбулентности и захвата пузырьков воздуха

Неправильные внутренние геометрии или небольшие смещения зазор создают микротурбулентность внутри потока жидкости. Прецизионное производство гарантирует сверхгладкую внутреннюю отделку, поддерживающую ламинарный поток.

• • Контроль ламинарного потока: Предотвращает сдвиг жидкости во время циклов дозирования с высокой скоростью.
  • Нулевой захват пузырьков: Устраняет образование воздушных карманов в чувствительных фармацевтических препаратах и оптических клеях.
  • Безотсечное капание: Обеспечивает чистое отсечение жидкости без образования нитей или подтекания.

Повышенная износостойкость и долговечность компонентов

Чрезмерное трение и турбулентность потока неравномерно изнашивают внутренние поверхности. Комбинируя обработке с жесткими допусками с премиальными сплавами мы производим высокопроизводительные изнашивающихся деталей созданы для работы с непрерывными абразивными суспензиями без потери калибровки.

• • Увеличенный срок службы: Минимизирует износ внутренней поверхности под постоянным давлением.
  • Сокращение времени простоя: Уменьшает частоту замены форсунок на автоматизированных упаковочных линиях.
  • Стабильное качество партий: Поддерживает строгие пределы дозирования на протяжении миллионов циклов.

Как выбрать и обслуживать прецизионные дозирующие форсунки

Оценка требований к дозированию в сравнении со стоимостью обработки

При разработке нестандартных компонентов для работы с жидкостями критически важно найти баланс между производительностью и бюджетом. Указание строгих допусков для дозирующих форсунок, таких как ±0,005 мм когда стандартных допусков достаточно, только увеличивает производственные затраты без добавления реальной ценности.

• • Стандартные объемы жидкостей: Умеренные допуски снижают затраты, одновременно достигая целей по выходу продукции.
  • Микродозирование и дорогостоящие среды: Требует обработке с жесткими допусками для предотвращения дорогостоящих потерь жидкости и обеспечения точной объемной подачи.
  • Скорость производства: Высокоскоростные автоматизированные линии требуют точных размерную точность для предотвращения падения давления и проблем с разбрызгиванием.

Выбор износостойких материалов и покрытий

Форсунка сохраняет свою точную посадку только в том случае, если материал выдерживает постоянный поток, абразивные частицы и интенсивную промывку. Правильный выбор материала гарантирует, что внутренний диаметр сопла остается постоянным на протяжении миллионов циклов.

• • Нержавеющая сталь: Отлично подходит для агрессивных химикатов и крупносерийной упаковки. Использование прецизионно обработанной нержавеющая сталь обеспечивает структурную жесткость и долговременную стабильность размеров под давлением.
  • PEEK и конструкционные полимеры: Идеально подходит для чувствительных фармацевтических препаратов, требующих низкого трения и биосовместимости. Компоненты, изготовленные из PEEK сохраняют точную зазор при устойчивости к агрессивным растворителям.
  • Покрытия поверхности: Покрытия DLC (алмазоподобный углерод) или TiN снижают трение и продлевают срок службы инструмента при дозировании абразивных суспензий.

Лучшие практики проверки, калибровки и очистки

Поддержание работы разливочных форсунок на пике прецизионное производство требует строгих протоколов контроля качества. Крошечные отложения или незначительный износ быстро изменяют динамику потока.

Действие	Основная цель	Рекомендуемые инструменты / методы
Инспекция	Проверить износ внутреннего диаметра и сборка зазора	Оптический компаратор, пробка-шаблон
Калибровка	Подтвердить точный расход и повторяемость размера впрыска	Микрограммовые аналитические весы
Очистка	Удалить скопления жидкости, не поцарапав прецизионное внутреннее отверстие	Ультразвуковые ванны для чистки, мягкие неметаллические тампоны
